I. Inloppsventilens kärnfunktion

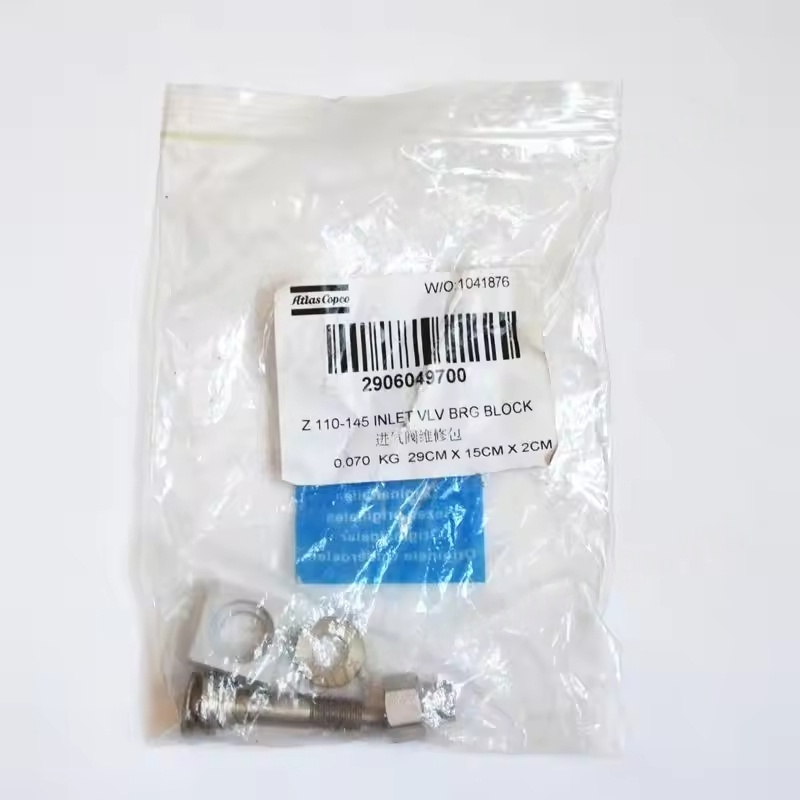

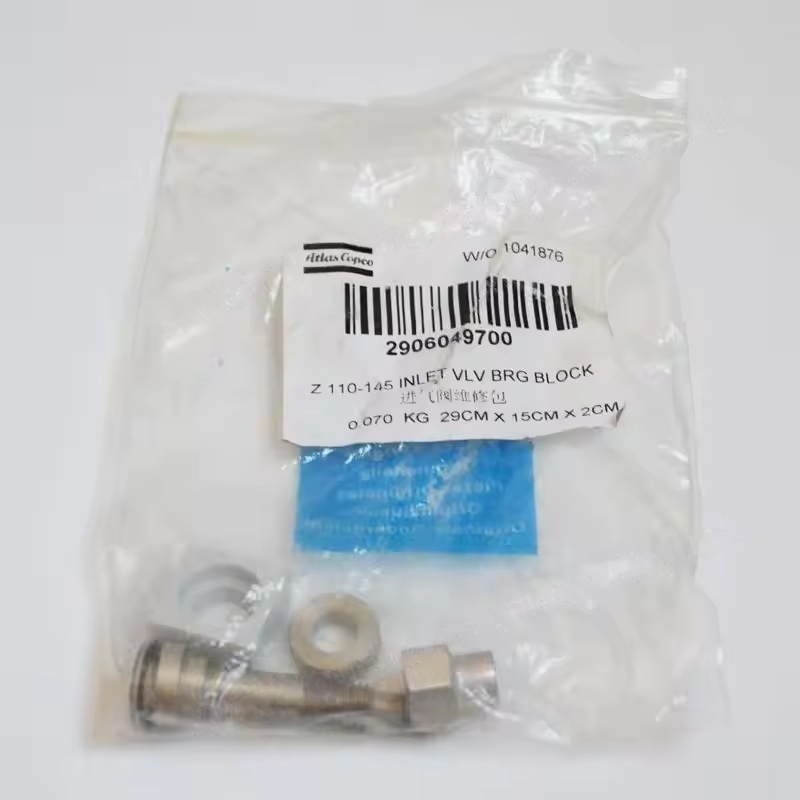

Z110-145 intagventilmontering är en nyckelkomponent i luftkompressors intagssystem, främst fungerar som:
Kontroll av intagvolym: Baserat på systemtryckets krav justeras ventilöppningsgraden för att reglera mängden luft som kommer in i huvudenheten, vilket gör att kompressorn kan fungera vid full belastning (fullbelastning drift) eller tomgång (energibesparande tomgång).
Säkerställa tätningsprestanda: När ventilen lossas är ventilen helt stängd för att förhindra att tryckluft flyter tillbaka, vilket minskar energiförlusten.
Skydda huvudenheten: I samordning med regulatormodulen uppnår den smidig belastning och undviker plötslig tryckchock som kan skada komponenter som rotorns rotor och lager.

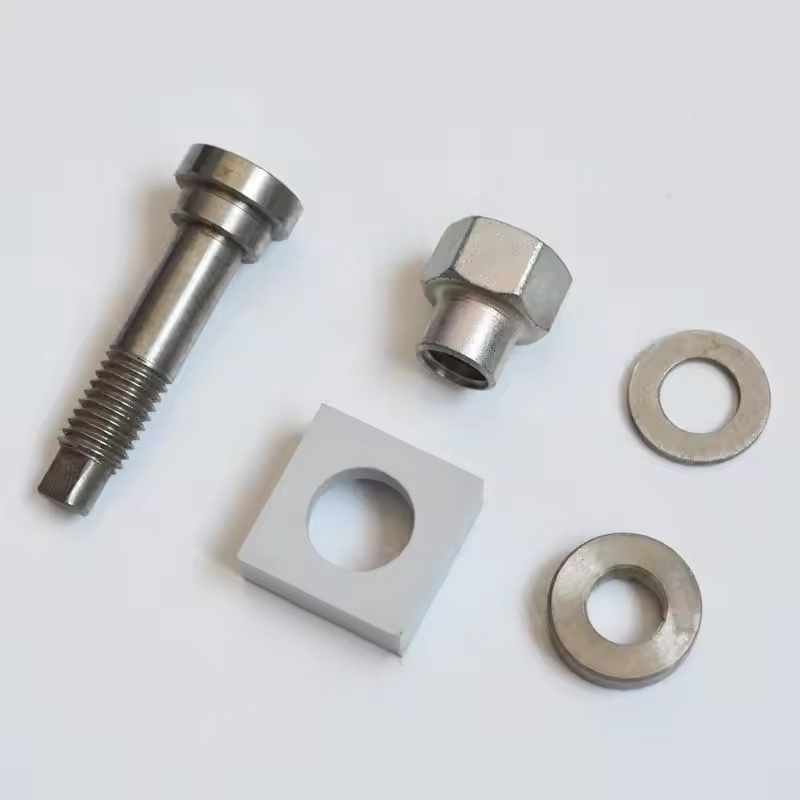

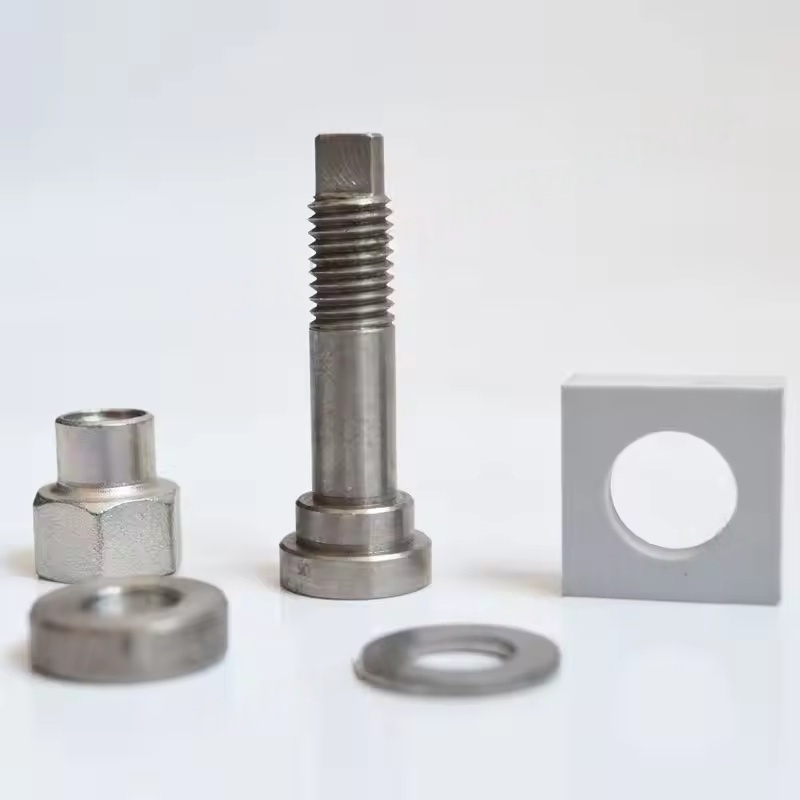

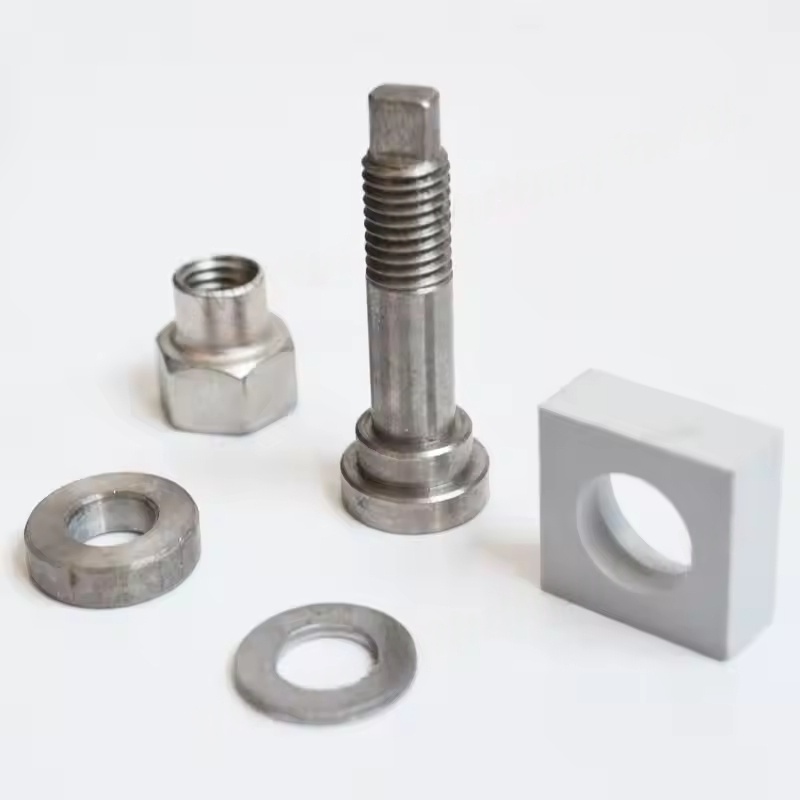

Monteringen inkluderar vanligtvis en ventilkropp, ventilkärna, tätningar, fjädrar och kontrollstrukturer och är utformad för att uppfylla tryck- och flödeskraven i Z110-145-serien.
Ii. Funktions- och arbetsprincip för intagventilregulatormodulen
Inloppsventilregulatormodulen är "kontrollcentret" för insugningsventilen, driven av mottagande signaler från styrsystemet (såsom trycksensoråterkoppling), för att använda insugningsventilen:
Signalbehandling: Mottagning av trycksignaler från luftkompressorsystemet, bestämmer om du ska ladda eller lossa.
Drivkontroll: Genom elektromagnetiska riktningsventiler eller pneumatiska komponenter, styrning av öppnings- / stängnings- eller öppnings- / stängningsjustering (såsom proportionell reglering) av insugningsventilen.
Statusåterkoppling: Vissa moduler har återkopplingsfunktioner och överför det faktiska tillståndet för insugningsventilen till huvudkontrollen för att säkerställa kontrollnoggrannheten.
Dess arbetslogik är: När systemtrycket är under inställningsvärdet driver regulatormodulen intagventilen att öppna, vilket gör att luftkompressorn kan producera gas; När trycket når den övre gränsen stänger regulatormodulen insugningsventilen och luftkompressorn kommer in i det lossade tillståndet.
Iii. Vanliga fel och deras effekter
Inloppsventilmonteringsfel
Ventilkärnan Jamming: På grund av oljeföroreningar, ackumulering av föroreningar eller åldrande av tätningarna kan ventilen inte helt öppna / stänga, vilket resulterar i otillräcklig gasproduktion eller snabb tryckfall under lossad drift.
Dålig tätning: Läckage När ventilen är stängd, vilket orsakar ökad energiförbrukning under lossad drift och kontinuerlig tomgångsdrift av huvudenheten.
Vårfel: vilket leder till ventilåtgärder eller onormal öppning/stängning, vilket påverkar stabiliteten i intagvolymen.
Regulatormodulfel
Elektromagnetisk riktningsventilfel: Det går inte att ta emot eller utföra styrsignaler, vilket gör att insugningsventilen inte fungerar (alltid stängd eller öppen).
Tryckavkänning av anomali: Modulen felbedömmer systemtrycket, vilket får luftkompressorn att ladda / lossa, öka energiförbrukningen och mekanisk slitage.
Luftvägsblockering: Blockering eller läckage i den körande luftvägen, vilket resulterar i långsam eller fel i intagventilens drift.
Iv. Underhåll och ersättningsnyckelpunkter dagligen underhåll
Regelbundet (varje 2000-4000 timme), inspektera renheten i insugningsventilenheten, ta bort oljefläckar och föroreningar och se till att ventilkärnan fungerar flexibelt.
Kontrollera om tätningarna (såsom O-ringar, ventilsäten) åldras och ersätt dem i tid för att säkerställa tätningsprestanda.
Kontrollera de elektromagnetiska ventilerna och gasgränssnittet för regulatormodulen för läckor, vilket säkerställer att körtrycket är normalt (vanligtvis 0,4-0,6 MPa).
Ersättningsåtgärder

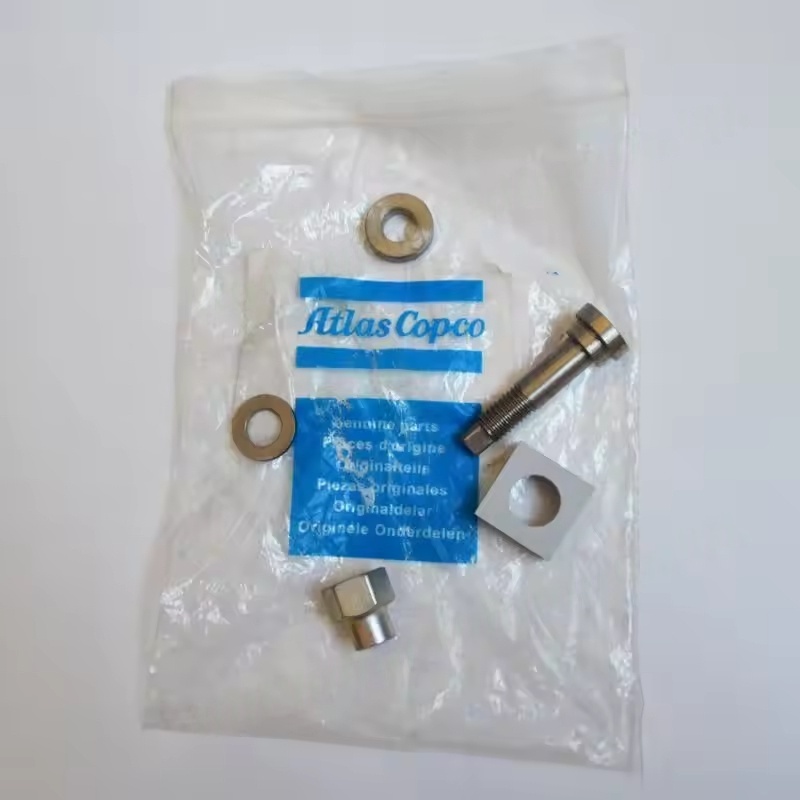

Det är nödvändigt att välja ursprungliga fabrikskomponenter som matchar Z110-145-serien (t.ex. inloppsventilmonteringsnummer och regulatormodulnummer kan erhållas genom utrustningsmanualen eller officiella förfrågningar), vilket säkerställer kompatibilitet i storlek och tryckparametrar.
Innan du byts ut måste maskinen stängas av och depressuriseras för att frigöra tryckluften i systemet och undvika tryckdrift.
Efter installationen är det nödvändigt att utföra felsökning: testa om belastning/lossningsomkopplingen är smidig och om tryckkontrollen ligger inom det inställda intervallet (såsom belastningstryck 0,7 MPa, lossningstryck 0,85 MPa, beroende på de specifika arbetsförhållandena).
