Huvudtyper och applikationer
Elastisk koppling

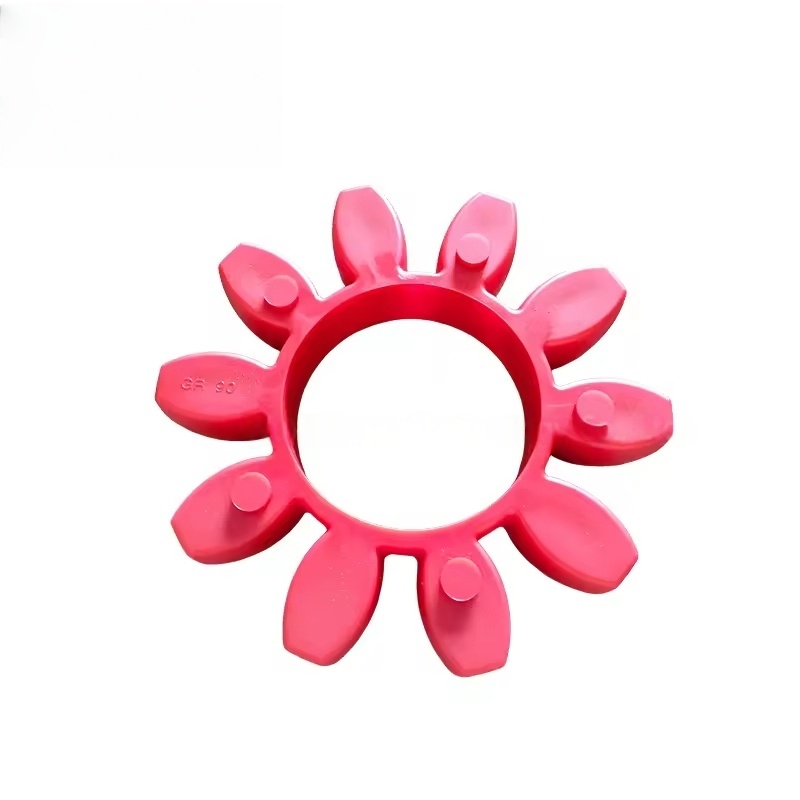

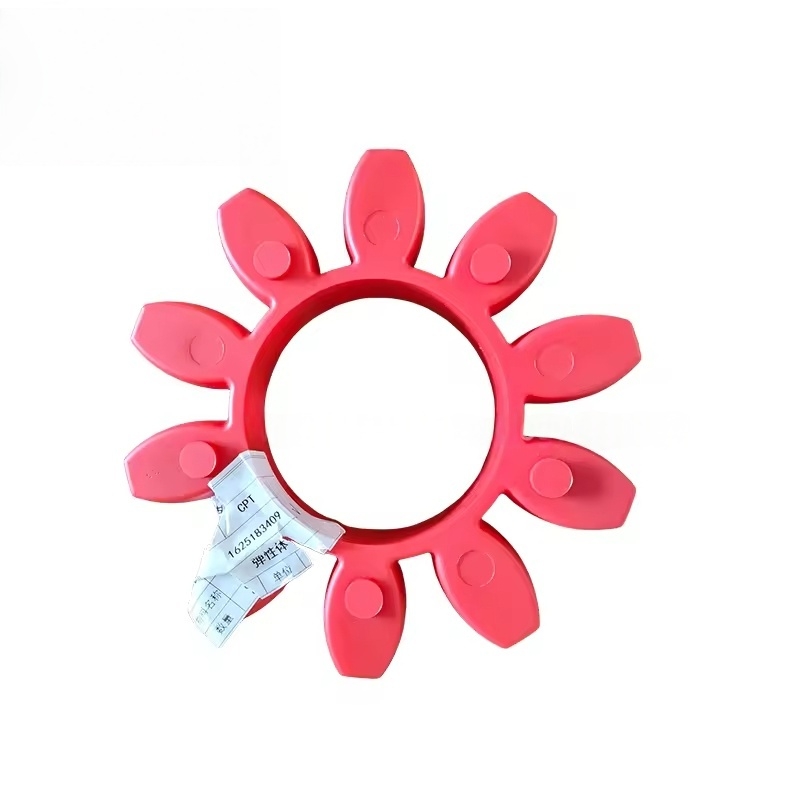

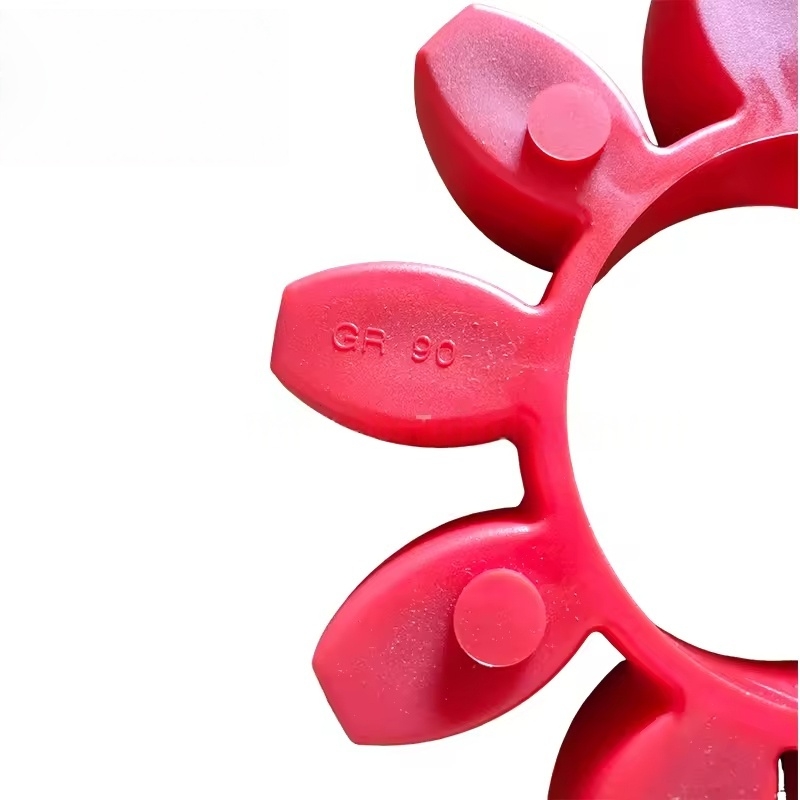

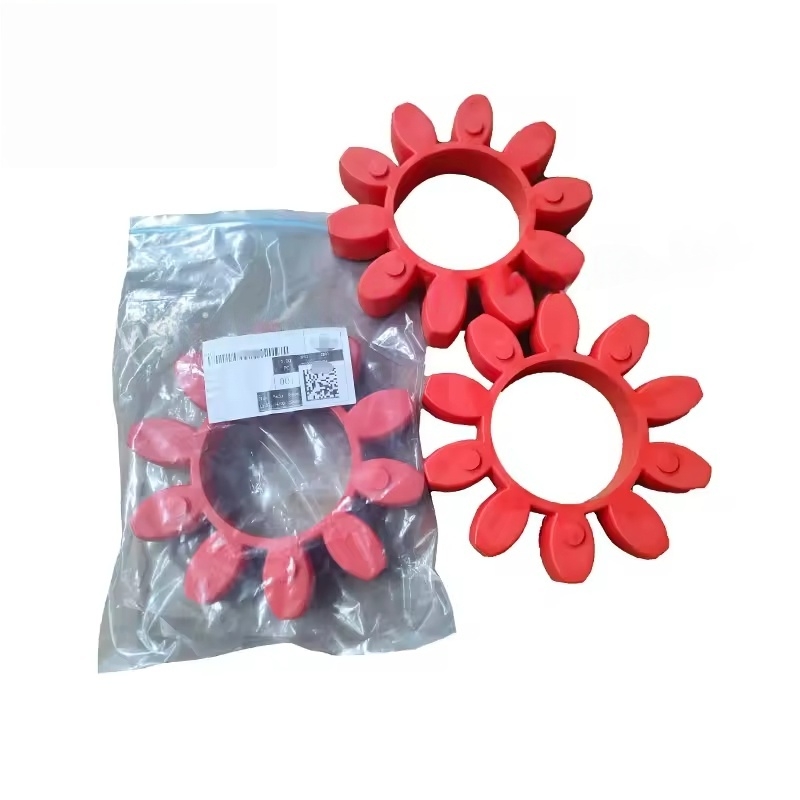

Den vanligaste typen: används allmänt i små och medelstora skruvluftkompressorer (såsom GA-serien), bestående av två halva kopplingar och en mellanliggande elastisk kropp (tillverkad av gummi eller polyuretan).
Drag:
Har viss elasticitet, som kan absorbera installationsavvikelser mellan motorn och huvudenheten (axiell, radiell och vinkel).
Minskar vibrationsvansmissionen, sänker driftsbrus och skyddar motor- och huvudenhetslagren.
Enkel struktur, enkelt underhåll och den elastiska kroppen kan ersättas separat när den bärs.
Styvkoppling
Applikationsscenarier: Några stora eller mycket exakta överföringsmodeller. Sammansatt av styva anslutningskomponenter i metall.
Drag:
Ingen elastisk kompensationsförmåga, vilket kräver extremt hög koaxialitet mellan motorn och huvudenheten.
Överföring med hög vridmoment, lämplig för högeffektmodeller, men strikta krav för installationsnoggrannhet.
Membrankoppling
Applikationsscenarier: Vissa avancerade eller storskaliga enheter. Med hjälp av metallmembran som det elastiska elementet.
Drag:
Resistent mot höga temperaturer och oljeföroreningar, lång livslängd, lämplig för hårda förhållanden.
Kan kompensera för vissa avvikelser samtidigt som hög överföringsnoggrannhet upprätthålls. Kärnfunktion
Vridmomentöverföring: Överför effektivt mot motorns rotationskraft till kompressorns huvudenhet för att säkerställa den normala driften av huvudenheten.
Avvikelsekompensation: möjliggör en liten installationsavvikelse mellan motorn och huvudenheten (såsom förskjutning orsakad av temperaturförändringar eller vibrationer), vilket undviker skador på komponenter på grund av styv stress.
Vibrationsisolering: absorberar vibrationer genom elastiska element, minskar vibrationsöverföringen mellan motorn och huvudenheten och förlänger livslängden.
Överbelastningsskydd: Den elastiska kroppsdesignen för vissa kopplingar har en överbelastningsfunktion för att förhindra skador på motorn eller huvudenheten på grund av omedelbar överbelastning.
Vanliga fel och ersättningssignaler
Felmanifestationer:
Onormal vibration eller onormalt brus inträffar under drift (såsom metallpåverkande ljud, högfrekventa ljud).
Elastisk kroppssprickning, slitage eller åldrande (manifesteras som ytsprickor, hårdhetsförändringar).
Lossning eller sprickor i kopplingsanslutningsbultar.
Motorn och huvudenheten är inte koaxiella, vilket orsakar slitage eller överhettning av kopplingen.
Ersättningstid:
När den elastiska kroppen visar uppenbart slitage, sprickor eller åldrande härdning.
När komponenterna i kopplingen (såsom halvkoppling) visar deformation, sprickor eller trådskador.
Det rekommenderas att inspektera och ersätta enligt slitvillkoret under underhåll av större utrustning (vanligtvis efter 20 000 till 30 000 timmars drift).
Försiktighetsåtgärder för ersättning och underhåll
Originalfabriksdelar Föredragna: Dimensionerna, materialet och precisionen i Atlas Copco -kopplingar matchar specifika modeller (såsom specifikationerna för kopplingar för olika kraft GA -serier är olika), och endast originalfabriksdelar måste användas för att undvika vibrations- eller överföringsfel på grund av storleksmatchning.
Installationsnoggrannhet:
När du byts ut, korrigera korrekt koaxialiteten hos motorn och huvudenheten (radiella och axiella avvikelser krävs vanligtvis för att vara ≤ 0,1 mm), mät med en urtavla indikator etc.
När du installerar den elastiska kroppen, se till att ingen snedvridning och jämnt dra åt bultarna till det angivna vridmomentet.
Regelbunden inspektion:
Kontrollera den elastiska kroppens tillstånd, bultarnas täthet och driftstemperaturen under dagligt underhåll.
Stoppa maskinen i tid när onormal vibration upptäcks och kontrollera den snabbt för att undvika utvidgningen av felet.
