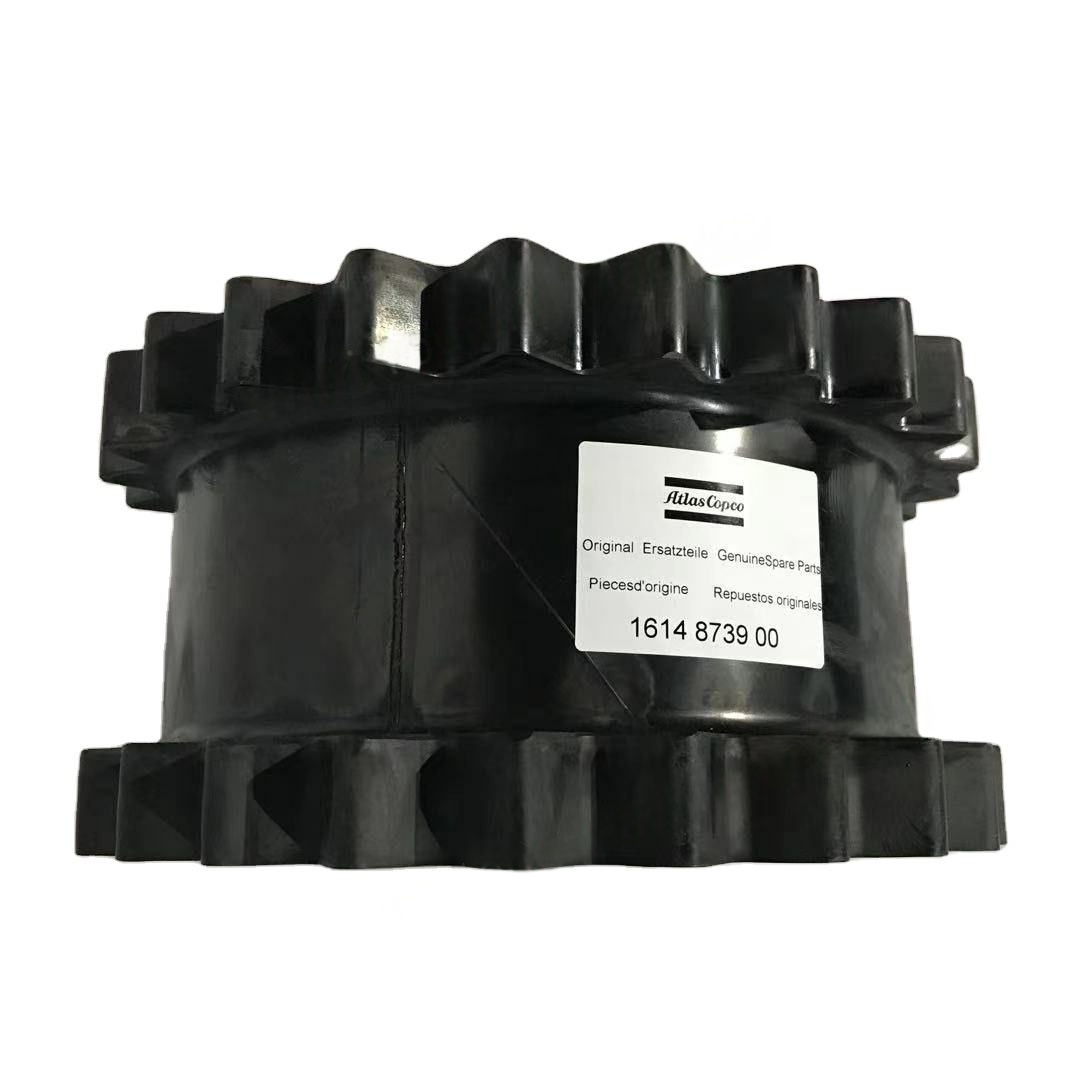

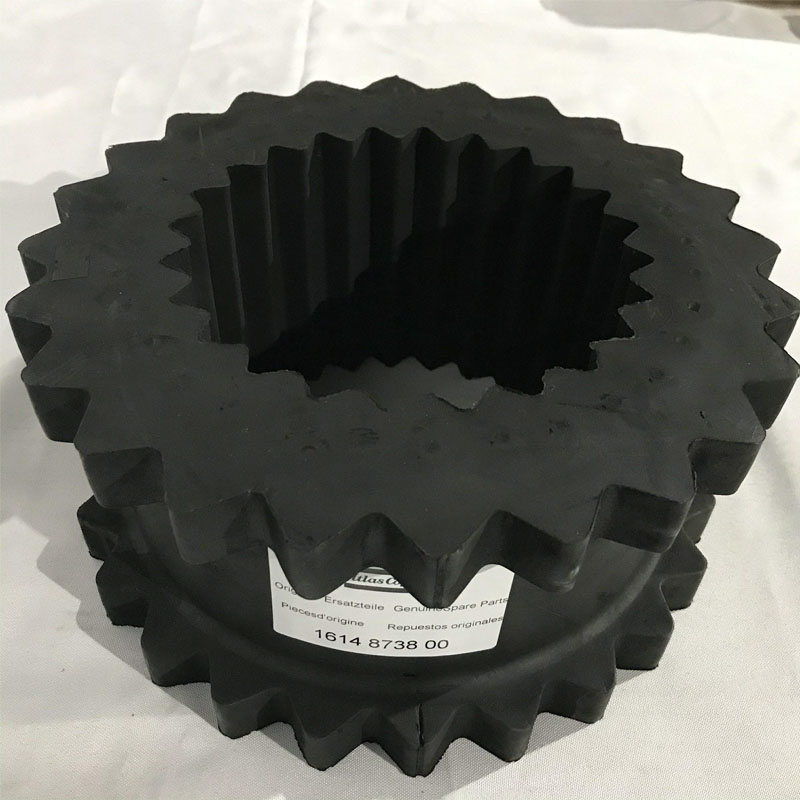

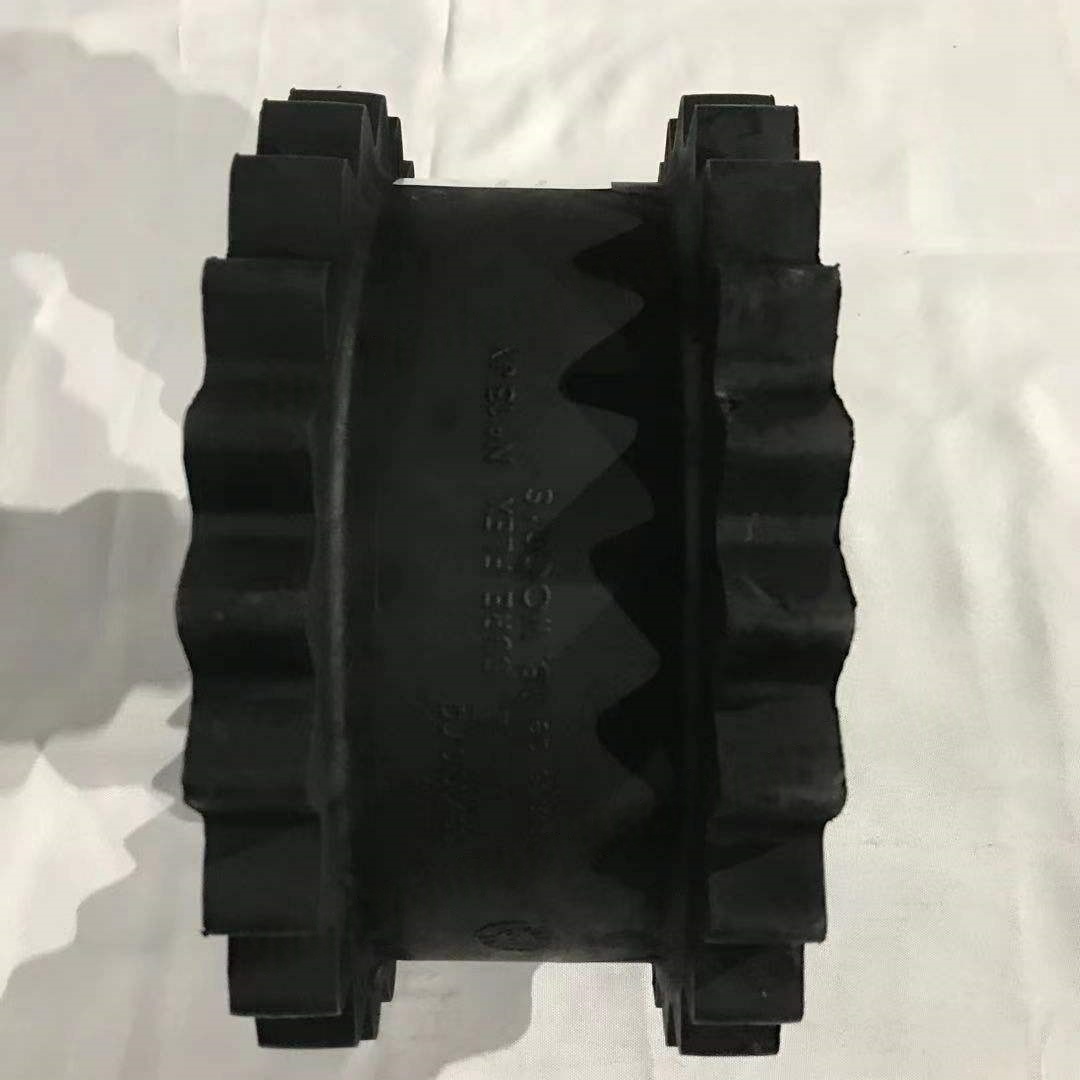

1614873900 Gear Flex COUPLING Element Kit för Atlas Copco

Varför bryts den flexibla kopplingen av luftkompressorutrustningen?

1. Tandytans slitage (vanligast)

Symtom: Tandtjockleken minskar, tandytråheten ökar och i allvarliga fall inträffar stegliknande slitage.

Anledningar:

Otillräcklig smörjning: Otillräcklig smörjoljekvantitet eller åldrad olja, vilket resulterar i direktkontakt och friktion mellan tandytorna.

Föroreningarnas intrång: Misslyckande med tätning, damm och metallpartiklar kommer in mellan tänderna och intensifierar slitkraft.

Överdriven belastning: Faktiskt vridmoment överskrider kopplingens nominella värde, vilket orsakar överdriven kontaktspänning på tandytorna.

Offset Överskridande standard: feljustering av de två axlarna (axiella / radiella / vinkel) orsakar ojämn belastning på tandytorna, vilket leder till intensifierat lokalt slitage.

2. Tandytan vidhäftning

Symtom: Metall på tandytan smälter och svetsar på grund av hög temperatur och bildar spår.

Anledningar:

Hög hastighet och tung belastning: Friktion på tandytorna genererar värme med höga rotationshastigheter, vilket får oljefilmen att brista.

Smörjfel: Otillräcklig smörjoljeviskositet eller dålig anti-vidhäftning.

Materialets felanpassning: Hårdhetsskillnaden mellan de inre och yttre tänderna är för liten (idealisk skillnad är HRC 5 - 10).

3. Bultfraktur

Symtom: Anslutande bultar (särskilt räknare hålbultar) upplever trötthetsfrakturer.

Anledningar:

Otillräcklig före åtdragande kraft: Underlåtenhet att dra åt enligt det angivna vridmomentet under installationen, vilket gör att bultarna utsätts för växlande belastningar.

Underlåtenhet att hantera lossning i tid: Utrustningsvibrationer leder till att bult lossnar, intensifierar spänningskoncentration.

Materialdefekt: Otillräcklig styrka för bultarna eller närvaron av sprickor och andra defekter.

4. Åldrande och läckage av tätningsringar

Symtom: Smörjoljeläckor, synliga oljefläckar på utsidan av kopplingen.

Anledningar:

Hög temperatur: Långvarig drift i hög temperaturmiljö, gummitätningsringar ålder och härdar.

Kemisk korrosion: Korrosion av tätningsringarna genom smörjning av oljetillsatser eller miljömedier (såsom sura gaser).

Felaktig installation: Tätningsringarna är repade eller förvrängda under installationen.

5. Trötthetssprickor

Symtom: Sprickor visas på halvkopplingen eller mellanhylsan, vanligtvis vid tandroten eller nyckeln.

Anledningar:

Ofta startstopp: Ofta startstopp för utrustningen genererar slagbelastningar.

Resonans: Kopplingens naturliga frekvens ligger nära utrustningens vibrationsfrekvens, vilket orsakar resonans.

Materialdefekt: Det finns lufthål, slaggutneslutningar etc. i gjutningen och blir källan till sprickor.

Ii. Fallanalys

Fall 1: Överdriven tandytor

Bakgrund: Efter ett års drift ökade tandtjockleken för kopplingen av en kemisk anläggning med 20% (normal ≤ 10%).

Anledningar:

Felaktigt urval av smörjolja (för låg viskositetsgrad), som inte kan bilda en effektiv oljefilm.

Ingen dammborttagningsanordning installerad vid luftintaget, damm kom in i kopplingsinredningen.

Fall 2: Brott av bultar som orsakar maskinstängning

Bakgrund: Bultarna för kopplingen av en luftkompressor i en viss gruva bröt i följd 3 gånger, vilket resulterade i en förlust på cirka 50 000 yuan varje gång på grund av avstängningen.

Anledningar:

Under installationen användes inte en vridmomentnyckel, och den förhöjda kraften var otillräcklig (bara nådde 60% av det angivna värdet).

Regelbundna kontroller av lossningen av bultarna genomfördes inte, vilket ledde till trötthetsbrott.

Fall 3: Tätningsringens åldrande och oljeläckage

Bakgrund: Luftkompressorkopplingen för en viss färgningsfabrik fylldes med smörjolja varje vecka, men fortfarande utlöste oljebristlarm.

Resonera:

Utrustningen har arbetat i en miljö på 80 ℃ under lång tid, och nitrilgummitätningsringen har åldrats och knäckt.

Smörjoljan innehåller extrema trycktillsatser, som påskyndar korrosionen av gummiet.
