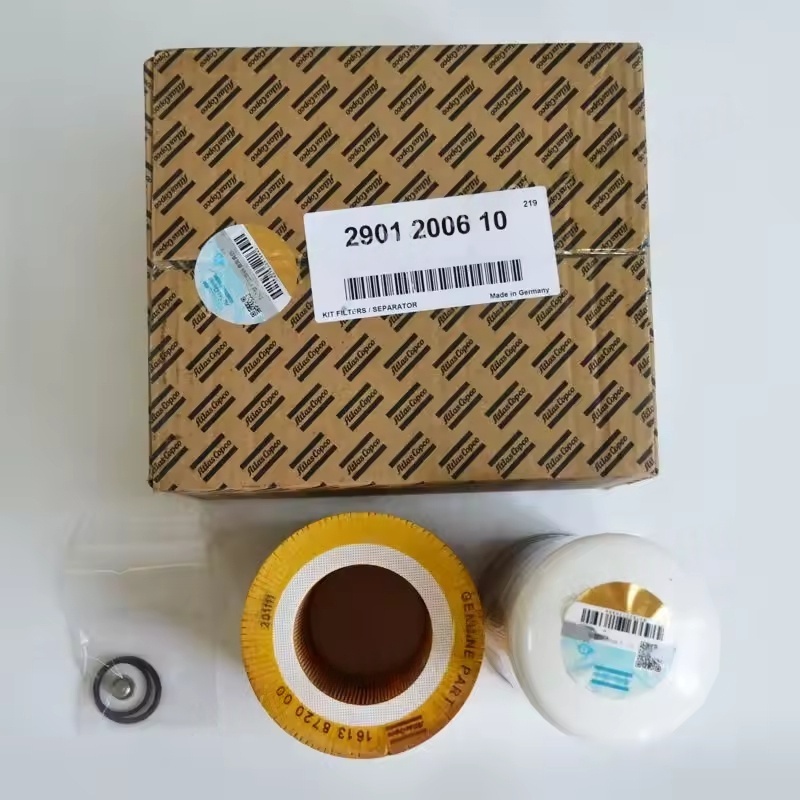

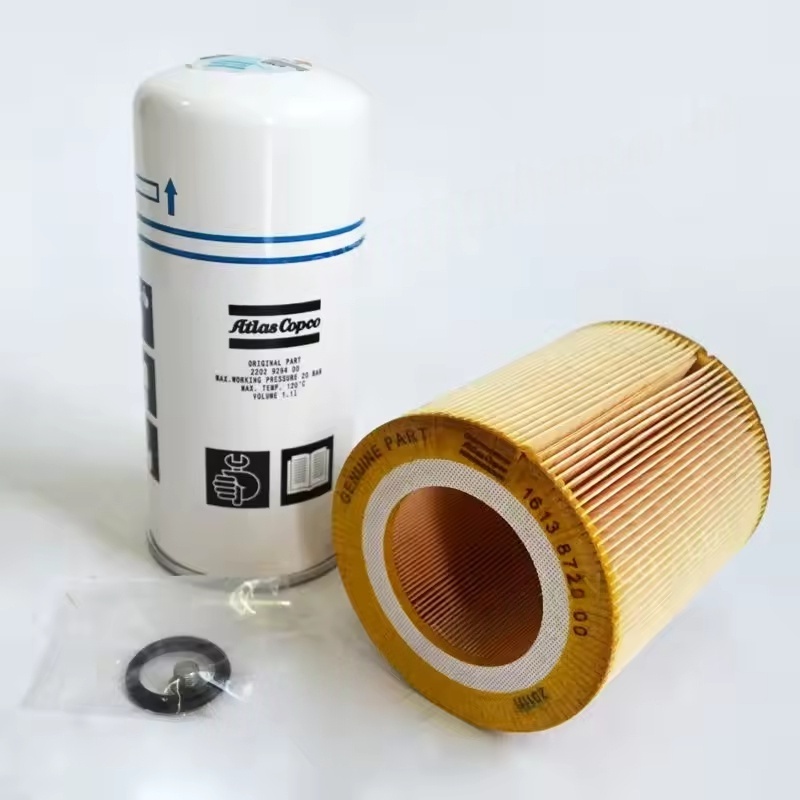

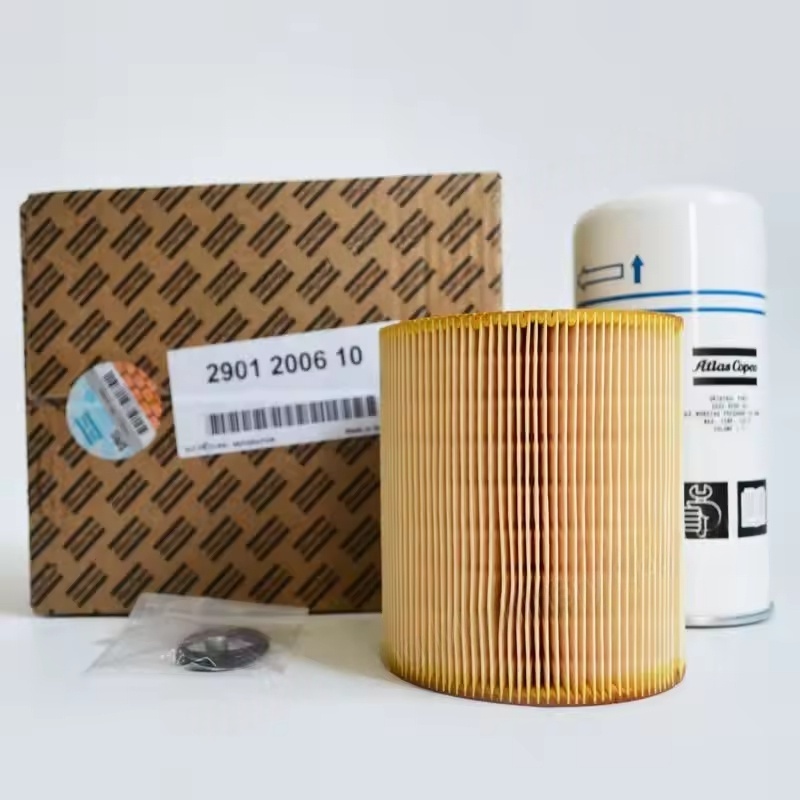

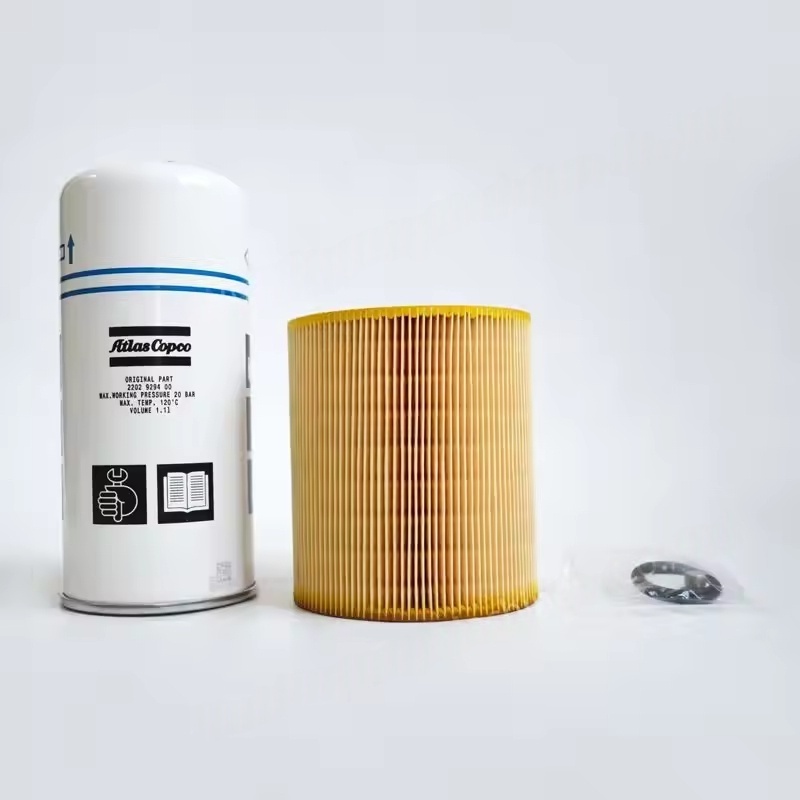

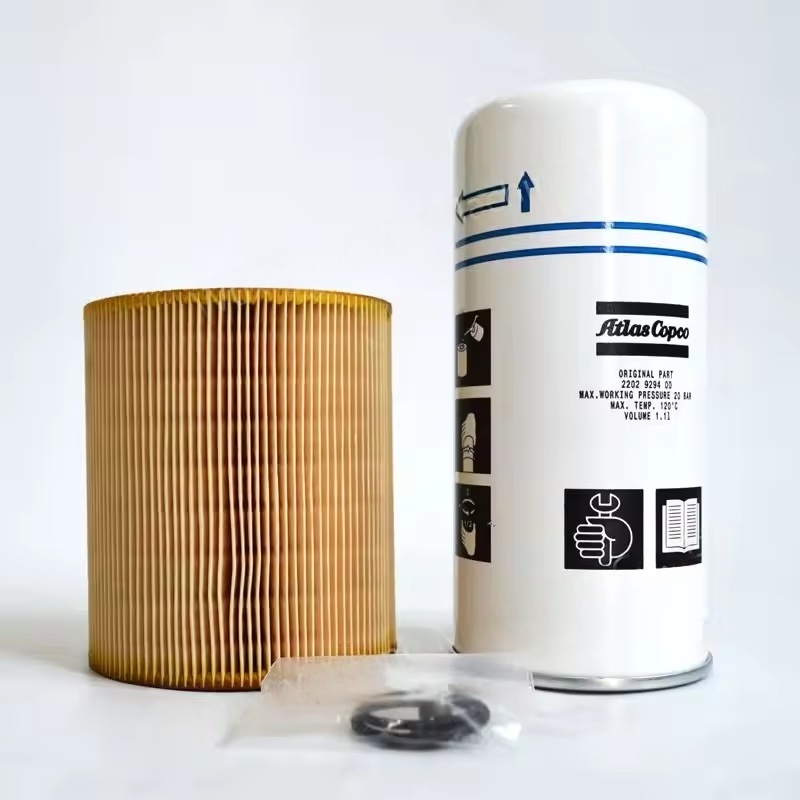

2901200610 Oljefilter Atlas Copco Air Compressor Kit Filter Separator 1625426100 Original

I. Atlas Copco luftfilterkomponenter

Luftfilter används för att ta bort damm, partiklar, fukt och andra föroreningar från den inkommande luften, förhindra dem från att komma in i luftkompressorns huvudenhet (såsom skruv, kolv, etc.), undvika slitage, blockering eller korrosion av inre delar och minska bördan på efterföljande processutrustning.

Huvudkomponenter:

Filterhus (yttre skal)

Tillverkad av metall eller höghållfast plast har den vissa tätnings- och tryckmotståndsegenskaper, skyddar det inre filterelementet och leder luftflödet smidigt igenom. Vanligtvis har det inlopps- och utloppsgränssnitt, och vissa är utrustade med tryckskillnadsindikatorer (för att påminna om filterelementersättning).

Filterelement

Material: Vanligt tillverkat av papper, icke-vävt tyg, glasfiber eller metallnät och olika material har olika filtreringsnoggrannheter (vanligtvis från flera mikrometer till flera tiotals mikrometer).

Struktur: mestadels vikta eller cylindriska, öka filtreringsområdet och förlänga livslängden.

Funktion: Att fånga fasta partiklar och en del fukt i luften genom avlyssning och adsorption, och filtreringseffektiviteten påverkar direkt luftintagskvaliteten.

Tätningsdelar

Såsom gummitätningsringar, säkerställer tätningen mellan filterhuset och filterelementet, såväl som mellan filterhuset och luftintaget av luftkompressorn, vilket förhindrar att den inte filtrerade luften direkt in i systemet.

Hjälpkomponenter

Vissa filter är utrustade med skyddsskydd (för att förhindra att regnvatten och skräp kommer in i), dräneringsventiler (för att urladda kondenserat vatten i filterhuset) eller differentiella tryckomkopplare (för att utlösa ett larm när filterelementet är igensatt).

Ii. Atlas COPCO-oljefilterkomponenter (med oljegaseparator som kärnan)

När luftkompressorn arbetar blandas smörjolja med tryckluft (särskilt för oljeinsprutade luftkompressorer). Kärnfunktionen för oljefilterkomponenten är att separera oljan från tryckluften, vilket säkerställer att den urladdade tryckluften har ett oljeinnehåll som uppfyller standarden (vanligtvis ≤ 3 ppm) och samtidigt återhämta smörjoljan för återvinning.

Huvudkomponenter:

Oljeseparationstank

Metalltryckkärl, efter blandningen av tryckluft och smörjolja kommer in i tanken, separeras det initialt genom volymutvidgning, centrifugalkraft, etc. (grov separering), och större oljedroppar faller till botten på grund av tyngdkraften.

Oljegas separeringsfilterelement

Material: Multi-lagers kompositfiltermaterial (såsom glasfiber, polyesterfiber, etc.), med hydrofoba egenskaper, som kan adsorberande små oljedroppar.

Funktion: Utföra fin filtrering på den separerade tryckluften, genom diffusions- och avlyssningsprinciper, kondensera mikrometer-storlek oljedroppar i större oljedroppar och återlämna dem till oljetanken.

Prestandaindikatorer: Separationseffektivitet (direkt påverkar kvaliteten på tryckluft), dammhållningskapacitet (bestämmer livslängden), tryckskillnad (ökar när filterelementet är igensatt, vilket kräver snabb ersättning).

Oljeavkastningssystem

Returnoljerör: Guiding av den separerade smörjoljan från botten av separationstanken tillbaka till luftkompressorns huvudenhet (såsom skruvkomprimeringskammare), vilket minskar bränsleförbrukningen.

Returnoljekontrollventil: Förhindra att smörjoljan återgår när kompressorn stannar och undviker oljesprutning under nästa start.

Säkerhets- och övervakningskomponenter

Säkerhetsventil: automatiskt frigör trycket när trycket i separationstanken överskrider gränsen och skyddar utrustningen.

Oljenivåspegel / sensor: Övervaka oljenivån i oljetanken för att säkerställa normal smörjsystemförsörjning av olja.
