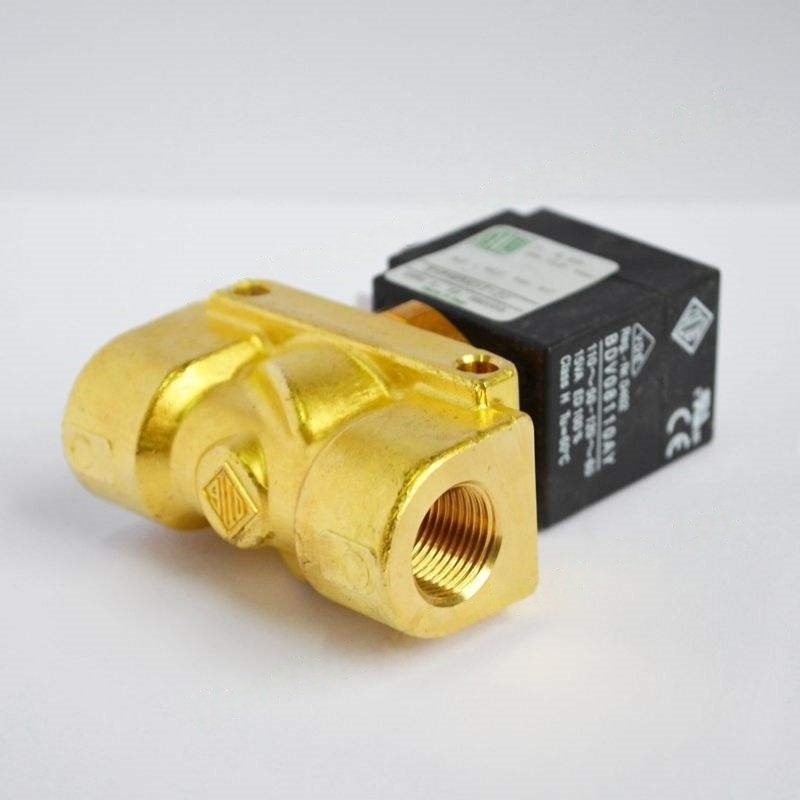

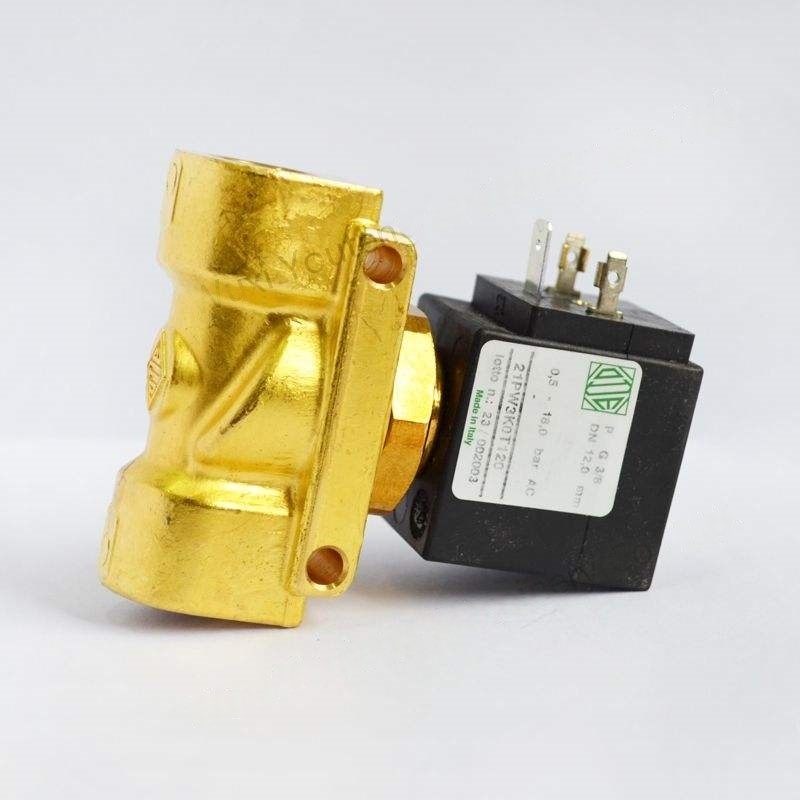

ATLAS COPCO Inverter Solenoid Valve GA37VSD Metal Model 1089058009 för industrikompressorer

Huvudfunktioner och syften

Dynamisk tryckreglering

Den variabla frekvensluftkompressorn justerar motorhastigheten i realtid beroende på efterfrågan vid den gaskonsumtiva änden, medan den variabla frekvensmagnetventilen svarar synkront på styrsystemets signaler. Genom att reglera insugningsvolymen (såsom att kontrollera öppningsgraden för insugningsventilen) och returoljevolymen upprätthålls alltid systemtrycket inom setområdet, vilket undviker tryckfluktuationer orsakade av belastningsvariationer.

Laddar / lossning av omkoppling

När gasbehovet ändras får magnetventilen instruktioner från den variabla frekvensstyrenheten och byter snabbt ventilstatus:

Vid laddning öppnas intagkanalen för att låta luften komma in i kompressionskammaren;

Vid lossning stängs intaget eller ventilationskanalen, vilket minskar onödig strömförbrukning.

Hjälpskontroll för separering av oljegas

I luftkompressorer av skruvtyp används luftkompressorer, vissa magnetventiler för att styra oljeflödet för oljegasavskiljaren för att säkerställa att smörjoljecirkulationen matchar komprimeringsprocessen, vilket förbättrar effektiviteten för oljegaseparationen.

Säkerhetsbindning

I samband med trycksensorer, temperatursensorer etc., när onormala förhållanden såsom övertryck eller overtemperatur förekommer i systemet, kan magnetventilen snabbt svara genom att skära av intaget eller öppna avlastningsventilen för att skydda utrustningens säkerhet.

Struktur och funktioner

Snabbt svar: Med hjälp av högfrekventa elektromagnetiska drivkraft är ventilomkopplingstiden kort (vanligtvis i millisekundsområdet), som kan uppfylla de snabba hastighetsregleringskraven i variabelt frekvenssystem.

Resistent mot media: Ventilkroppsmaterialet är mestadels koppar eller rostfritt stål, och tätningskomponenterna använder oljebeständiga och högtemperaturbeständiga gummi (såsom nitrilgummi, fluororubber), som kan anpassa sig till arbetsmiljön i oljevasblandningen i luftkompressorn.

Anpassningsförmåga: Spänningsspecifikationer är mestadels DC24V (kompatibla med den variabla frekvensstyrenheten), gränssnittsstorleken är utformad enligt luftkompressormodellen för att säkerställa en förseglad anslutning till rörledningssystemet.

Design med låg effektkonsumtion: Vissa använder energibesparande spolar för att minska energiförbrukningen under långsiktig power-on, i överensstämmelse med det energibesparande konceptet för det variabla frekvenssystemet.

Vanliga fel och underhåll

Fast eller inte fungerande

Skäl: Olja och föroreningar i tryckluften fäster i ventilkärnan eller ventilsätet, vilket gör att ventilen inte öppnas eller stängs normalt; Spole åldrande eller lösa ledningar.

Behandling: demontera och rengör ventilkärnan och ventilsätet, ta bort föroreningar; Kontrollera spolens motståndsvärde (normalt bör det ligga inom det nominella intervallet), reparera ledningarna eller byt ut spolen.

Läckage

Skäl: Tätningskomponenter sliter eller åldras, eller tätningsytorna på ventilkärnan och ventilsätet repas.

Behandling: Byt ut de oljebeständiga tätningskomponenterna, slip och reparera tätningsytan (i svåra fall, byt ut ventilkroppen).

Svarsfördröjning

Skäl: Instabil strömförsörjningsspänning eller trötthet i den inre fjädern i ventilkroppen.

Behandling: Kontrollera strömförsörjningslinjen för att säkerställa att spänningen uppfyller kraven; Byt ut den åldrande våren.
