Atlas Copco Air Compressor Temperaturkontrollventilpaket
I. Kitkomposition och kärnfunktioner

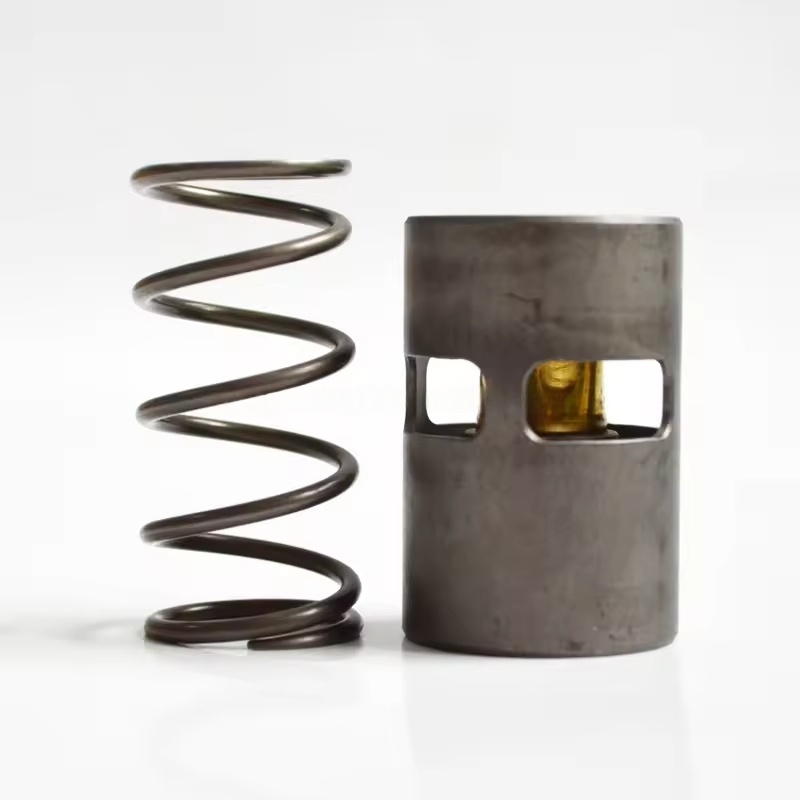

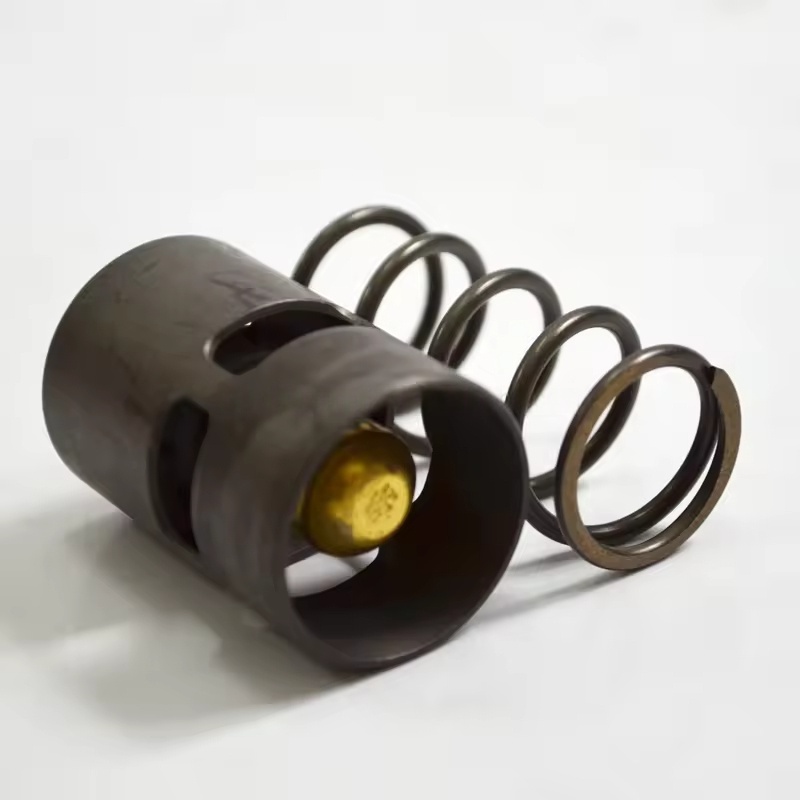

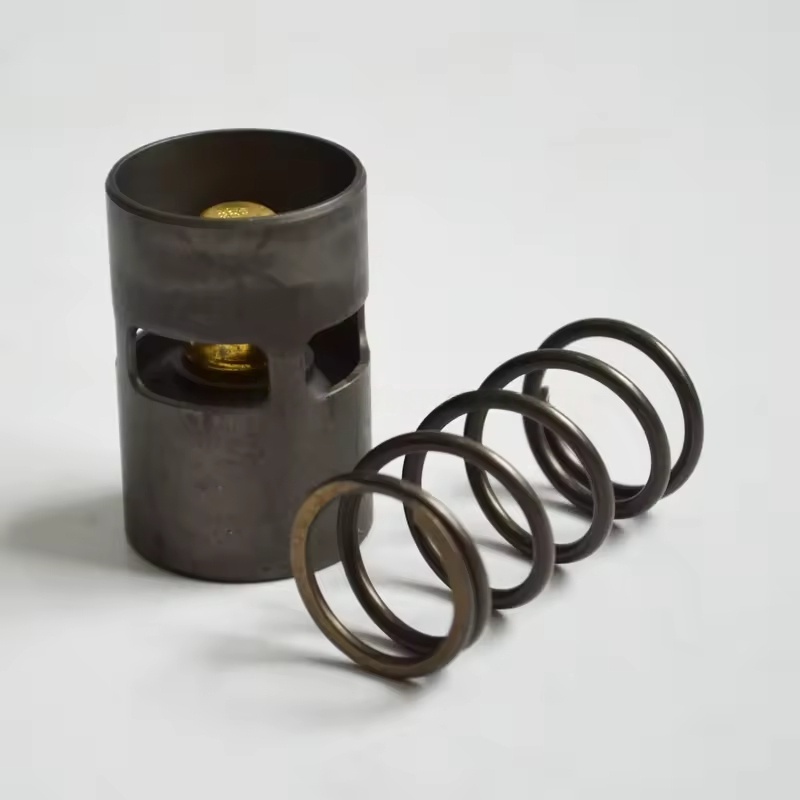

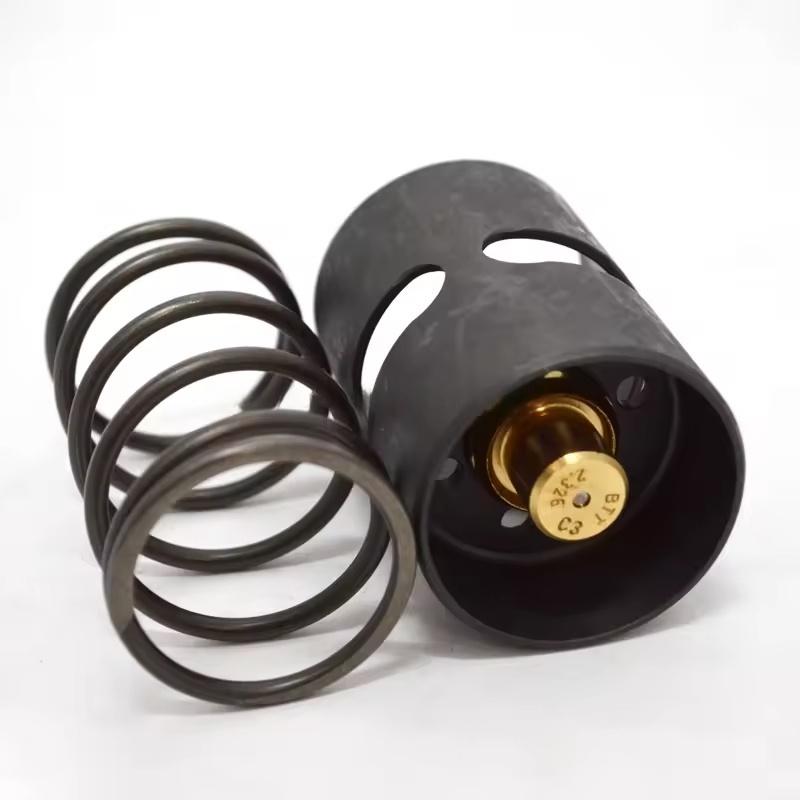

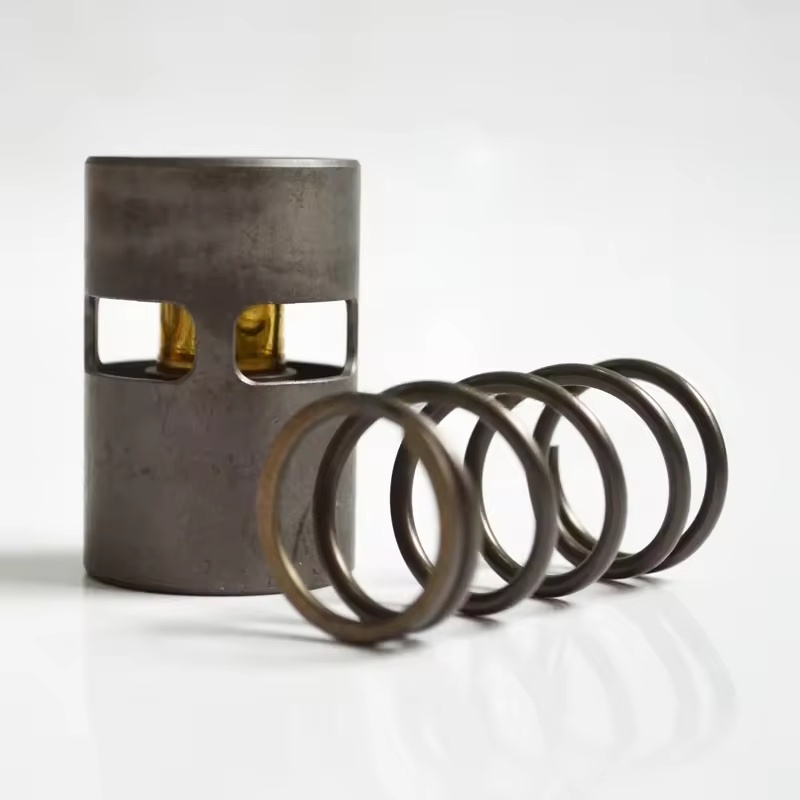

Huvudkomponenter: Inkludera vanligtvis temperaturkontrollventilkroppen (som innehåller temperaturavkänningselementet), ventilkärna, fjäder, tätningar (O-ringar, packningar), förbikopplingsrörledningar och installationstillbehör, etc.
Arbetsprincip: Genom temperaturavkänningselementet (såsom vaxtemperaturavkänningslampa) avkänner det oljetemperaturen och justerar automatiskt ventilkärnöppningen:
När oljetemperaturen är lägre än det inställda värdet stänger ventilkärnan kylkretsen, och smörjoljan passerar genom förbikopplingen och kommer direkt in i huvudenheten och höjer snabbt oljetemperaturen.
När oljetemperaturen når inställningsvärdet öppnas ventilkärnan gradvis, och smörjoljan kommer in i kylenheten för kylning före cirkulation, vilket undviker överdriven oljetemperatur som leder till försämring av oljekvaliteten.
Ii. Anpassningsegenskaper
Anpassad för olika serier av luftkompressorer (såsom GA, ZR, ZT, etc.) med oljeflöde, tryckparametrar och installationsutrymme för att säkerställa kontrolltemperaturnoggrannheten och matcha med enheten.
Materialval: Använder oljeresistenta, högtemperaturresistenta metaller (såsom mässing, rostfritt stål) och speciellt gummi, lämpligt för långvarig nedsänkning av smörjolja och temperaturfluktueringsmiljöer.
Iii. Scenarier för utbyte eller underhåll
Regelbunden ersättning: Det rekommenderas att ersätta var 4000-6000 timme eller synkront med smörjoljan för att förhindra ventilkärna slitage, åldrande av temperaturavkänningselementet och resulterande kontrollfel.
Felmanifestationer:
Oljetemperaturen kontinuerligt låg (under 80 ℃), möjligen på grund av ventilkärnan fast i förbikopplingsläget, vilket förhindrar att smörjoljan kommer in i kylenheten.
Abnormalt höga oljetemperaturer (över 100 ℃), möjligen på grund av ventilkärnan fast i det stängda läget eller felet i temperaturavkänningselementet, med kylkretsen inte öppningen.
Läckage av olja, mestadels orsakad av åldrande och skador på tätningarna.
Iv. Nyckelpunkter för utbyte och installation
Förberedelser:
Stäng av och koppla bort strömförsörjningen, släpp oljetrycket i rörledningen, vänta på att enheten svalnar.
Förbered det kompatibla originalfabrikssatsen, skiftnyckel, tätningsmedel (vid behov) och rengöringsduk.
Ersättningssteg:
Ta bort inlopps- och utloppsoljeledningarna i temperaturkontrollventilen, samla in den resterande smörjoljan.
Lossa de gamla ventilens fixeringsbultar, ta bort den gamla ventilen, rengör oljefläckarna och tätningsrester på installationsytan.
Kontrollera om den nya ventilenheten är intakt, byt ut alla tätningar, installera den nya ventilen i den ursprungliga fabriksriktningen (var uppmärksam på inloppet och utloppsoljeriktningen).
Dra åt rörleden och fixera bultar för att säkerställa inget läckage.
Felsökning och inspektion:
Starta enheten och observera om oljetemperaturen ändras inom det normala området (80-95 ℃).
Kontrollera om det finns oljeläckage vid ventilkomponenterna och rörgränssnitten, bekräfta det känsliga svaret på kontrolltemperaturen.
