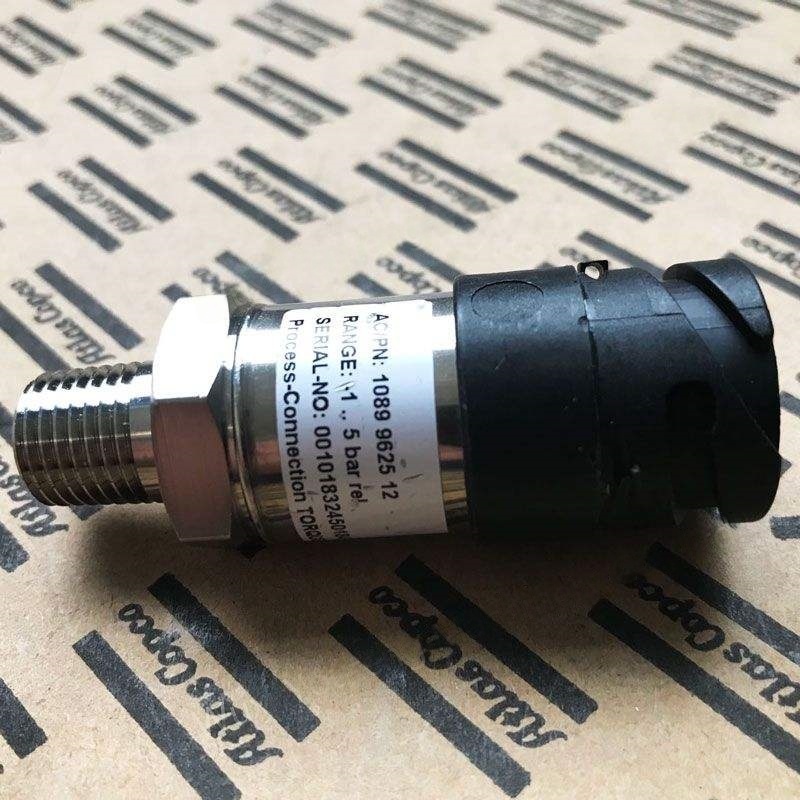

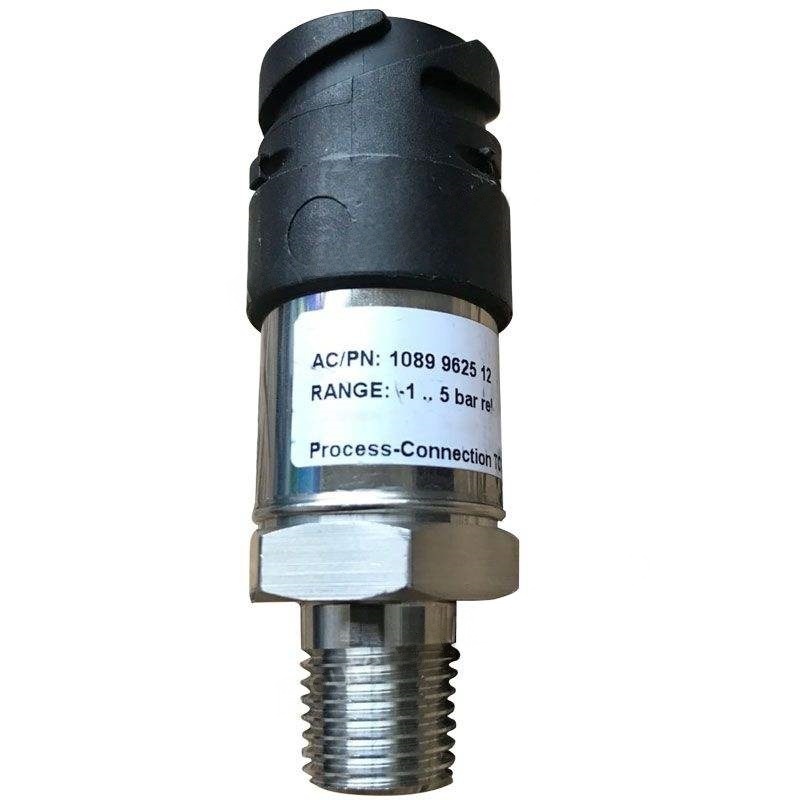

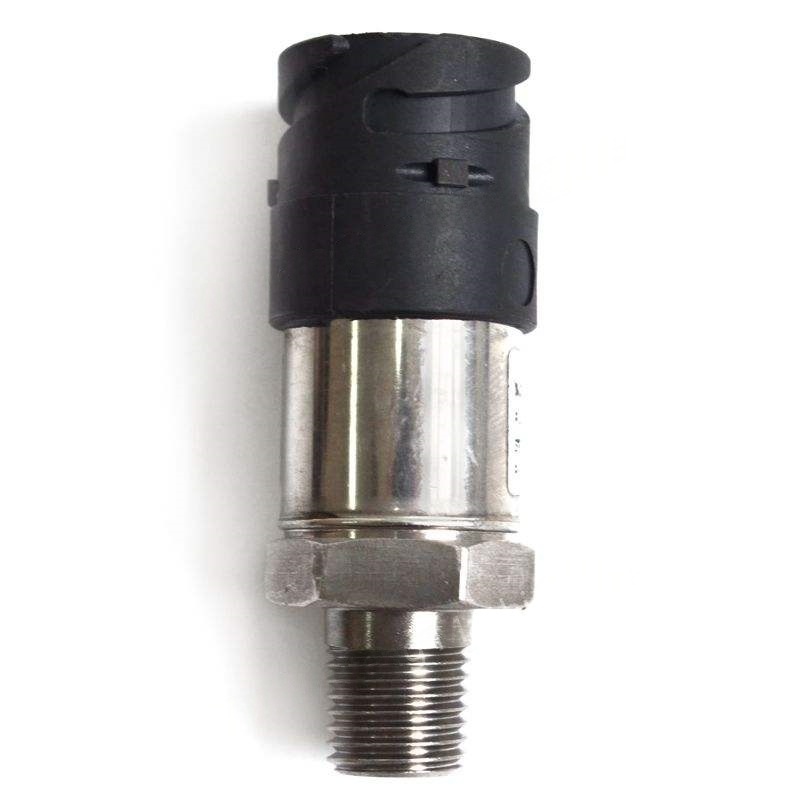

1089962512 Atlas Copco -sensorpressdelar

I. Arbetsprincip

Driften av trycksensorn är baserad på omvandlingen av fysiska effekter. Det finns tre vanliga typer:

Piezoresistive effekt: Motståndsvärdet för halvledarmaterial (såsom kisel) förändras när de utsätts för tryck. Motståndsförändringen omvandlas till en spänningssignal genom en Wheatstone -bro.

Piezoelektrisk effekt: Vissa kristaller (som kvarts) genererar laddningar när de utsätts för våld. Laddningsmängden mäts för att indirekt erhålla tryckvärdet.

Kapacitiv effekt: Tryckförändringar orsakar avståndet mellan kondensatorplattor att förändras, vilket orsakar en förändring av kapacitansvärdet, som sedan omvandlas till en elektrisk signal.

Iii. Kärnansökningsscenarier

Tryckkontroll: Håll lagringstankens tryck inom det inställda intervallet (såsom 0,6 - 0,8 MPa), lossa automatiskt när trycket når den övre gränsen och starta om när den sjunker under den nedre gränsen.

Säkerhetsskydd: Övervaka avgasstrycket. När trycket överskrider gränsen, utlöser säkerhetsventilen eller nödstängningen för att förhindra explosionsrisker.

Energieffektivitetsoptimering: Genom att övervaka tryckskillnaden mellan inloppet och utloppet beräkna komprimeringsförhållandet och justera motorkraften för att uppnå energibesparing.

Feldiagnos: onormala tryckfluktuationer (såsom plötsligt tryckfall) kan indikera läckage eller ventilfel.

Iv. Nyckelparametrar för val

Mätområde: Välj baserat på luftkompressorns arbetstryck. I allmänhet är det 1,5 - 2 gånger arbetstrycket (till exempel om arbetstrycket är 0,8 MPa, välj ett intervall på 0 - 1,6 MPa).

Noggrannhetsgrad: Industriell kvalitet använder vanligtvis ± 0,5% FS, medan laboratorie eller medicinsk utrustning kräver ± 0,1% FS eller högre.

Utgångssignal: Vanligtvis 4 - 20MA (stark anti -interferens, lämplig för överföring av långdistans), 0 - 10V (bra kompatibilitet).

Gränssnittsmaterial: För frätande miljöer väljer du rostfritt stål eller keramiskt gränssnittsmaterial.

Skyddsklass: Välj IP65 eller högre skyddsgrad för fuktiga eller dammiga miljöer.

V. Installations- och underhållstips

Installationsplats:

Undvik att installera i områden med hög vibration (till exempel nära motorn) och tillsätt en chockabsorberande enhet.

Se till att tryckgränssnittet är vertikalt nedåt för att förhindra att kondensatvatten kommer in i sensorinredningen.

Kalibreringsperiod: Det rekommenderas att kalibrera en gång om året. För högprecisionsapplikationer kalibrerar var sjätte månad.

Felsökning:

Ingen signalutgång: Kontrollera om strömförsörjningen och ledningarna är lösa och om sensorn är utbränd.

Stora utgångsvärde fluktuationer: Det kan bero på rörledningsvibration, medelhög pulsation eller sensor åldrande.

Nolldrift: Kalibrera eller byt ut sensorn igen.

Vi. Typiska ansökningsfall

Fall 1: En fabriks luftkompressor startar ofta och stannar. Genom att övervaka med en trycksensor konstaterades att lagringstankens tryck varierade för mycket. Efter justering av sensorinstallationspositionen och optimerat PID-parametrarna minskade startstoppfrekvensen med 30%, vilket förlängde utrustningens livslängd.

Fall 2: Medicinska luftkompressorer använder piezoresistiva sensorer (± 0,05% FS) för att säkerställa att utgångstrycket är stabilt vid 0,3 - 0,4 MPa, och uppfyller de strikta kraven på medicintekniska produkter.

Vii. Framtida trender

Intelligering: Integrera mikroprocessorer, stödja digital kommunikation (som MODBUS) och självdiagnosfunktioner.

Internet of Things (IoT): Anslut till molnplattformar för att uppnå fjärrövervakning och förutsägbart underhåll.

Låg effektförbrukning: Använd MEMS-teknik för att minska strömförbrukningen, lämplig för batteridrivna bärbara enheter.
