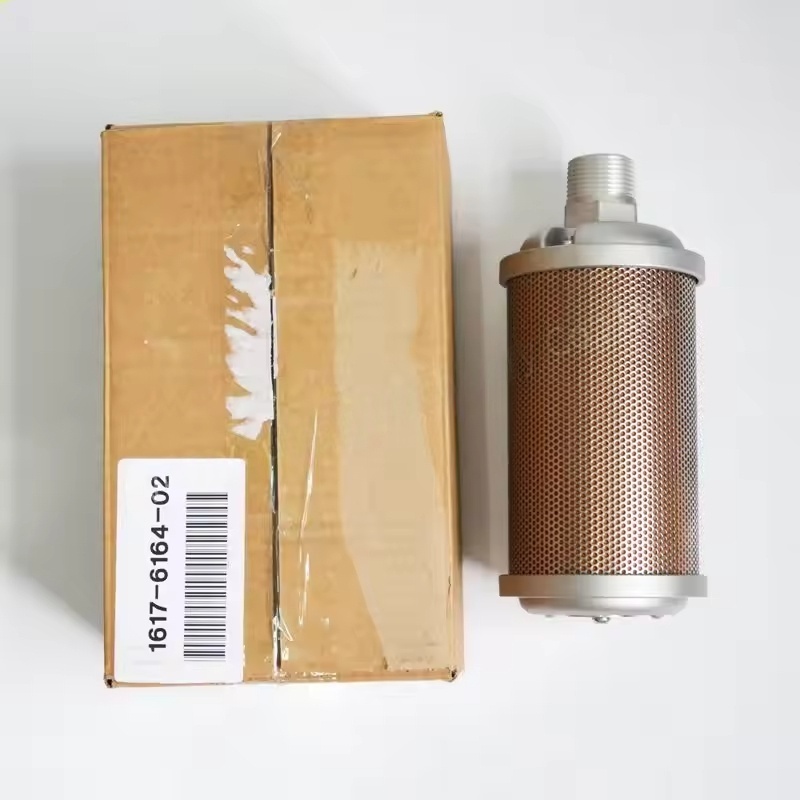

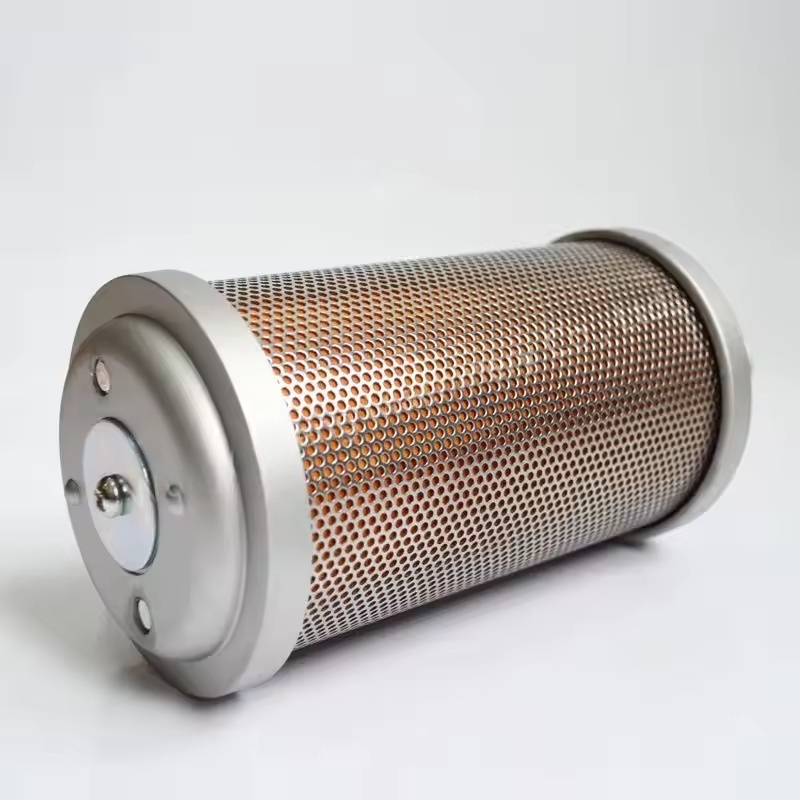

1617616402 Atlas Copco Air Compressor Silencer Part

1. Atlas Copco Silencer Part Shell

Funktion: skyddar den interna brusreduceringsstrukturen och styr luftflödet smidigt igenom.

Material: Vanligtvis tillverkade av stålplattor (såsom kallrullat stål) eller rostfritt stål, med viss styrka och korrosionsbeständighet. Vissa småstora ljuddämpare kan använda aluminiumlegering för att minska vikten.

Funktioner: Skalets yta kan behandlas med målning eller elektroplätering för att förbättra den rostbeständiga förmågan. Den strukturella konstruktionen måste balansera tätning och luftflödesmotstånd.

2. Atlas Copco Silencer Part Sound Absorbering Material

Funktion: minskar brus genom att absorbera ljudenergi. Det är kärnbrusreduceringskomponenten i ljuddämparen.

Vanliga material:

Glasfiber: Låg kostnad och god ljudabsorptionseffekt, men skyddsåtgärder måste vidtas för att undvika fiberutgjutning och förorenande tryckluft.

Porös keramik: resistent mot höga temperaturer och oljefläckar, lämpliga för oljesmörjda luftkompressorer.

Metalltrådnät / porös metallplatta: god luftpermeabilitet, tål högt tryck, ofta används i högtrycksluftkompressorer.

Polyesterfiber: Miljövänlig och inte benägen att fuktabsorption, lämplig för scenarier med krav med hög luftkvalitet (som mat, läkemedelsindustri).

3. Atlas Copco ljuddämpare del interna strukturella komponenter

Porösa rör / partitioner:

Vägleda luftflödet jämnt fördelat, vilket gör att ljudvågorna kan kontakta det ljudbsorberande materialet fullt ut.

Perforeringsdesignen (diameter, avstånd) måste optimeras enligt luftkompressorns avgasfrekvens för att förbättra brusreduceringseffekten i specifika frekvensband.

Expansionskammare / resonator:

Använd principen om ljudvågreflektion och störningar för att avbryta brus, används ofta för att minska lågfrekventa brus.

Olika volymkamrar kan kombineras för att täcka ett bredare frekvensområde.

4. Atlas Copco Silencer Part Connection -gränssnitt

Funktion: Ansluter till luftkompressorens avgasport, rörledning etc. för att säkerställa en tät tätning utan läckage.

Form:

Trådat gränssnitt (som NPT, G -tråd): Lämplig för små luftkompressorer, installationen är bekväm.

Flänsgränssnitt: Används för medelstora och stora luftkompressorer, anslutningen är fast och tätningsprestanda är bra.

Snabbanslutning: Bekväm för demontering och underhåll, vanligt i mobila luftkompressorer.

5. Atlas Copco Silencer Part Guard Net / Filter Layer

Funktion: Förhindrar att partiklar från det ljudbsorberande materialet kommer in i luftkompressorsystemet eller rörledningen, vilket undviker förorening av utrustningen eller slutanvändningsgas.

Material: Metallnät (som rostfritt stålnät) eller högtemperaturresistent filterduk, måste rengöras eller bytas ut regelbundet för att förhindra blockering.

Typer av ljuddämpare (efter struktur)

Resistent ljuddämpare: reflekterar ljudvågor genom expansionskamrar, resonatorer etc., lämpliga för att minska lågfrekventa brus.

Resonant ljuddämpare: förlitar sig huvudsakligen på ljudbsorberande material för att absorbera ljudvågor, bra på att minska mitten till högt frekvensbrus.

Resonansimpedans Composite Silencer: Kombinerar fördelarna med båda, kan samtidigt minska brus i ett brett frekvensområde, det mest använda.
