1622706406 Atlas Copco

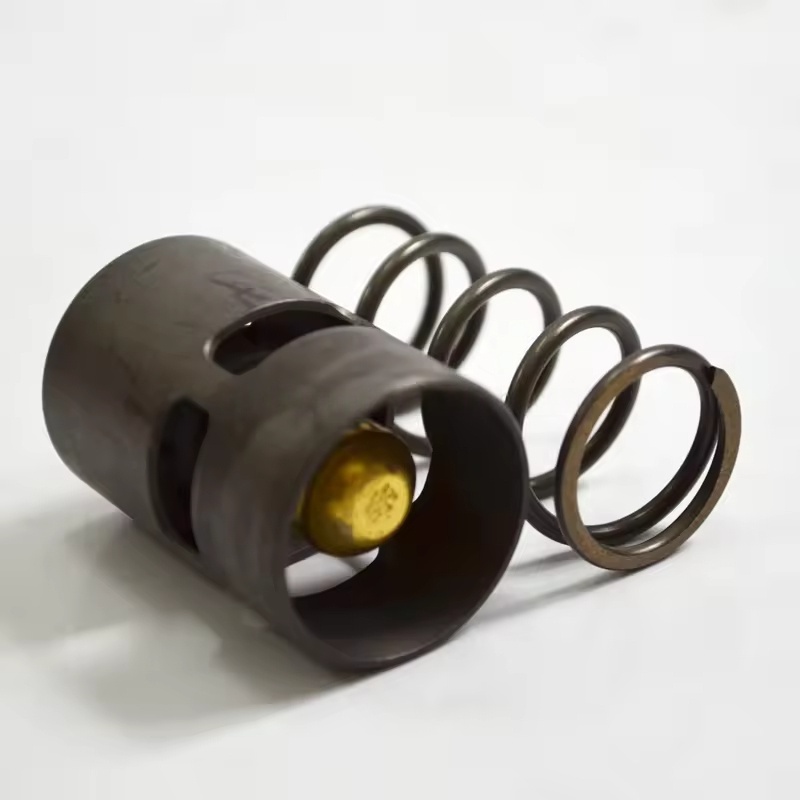

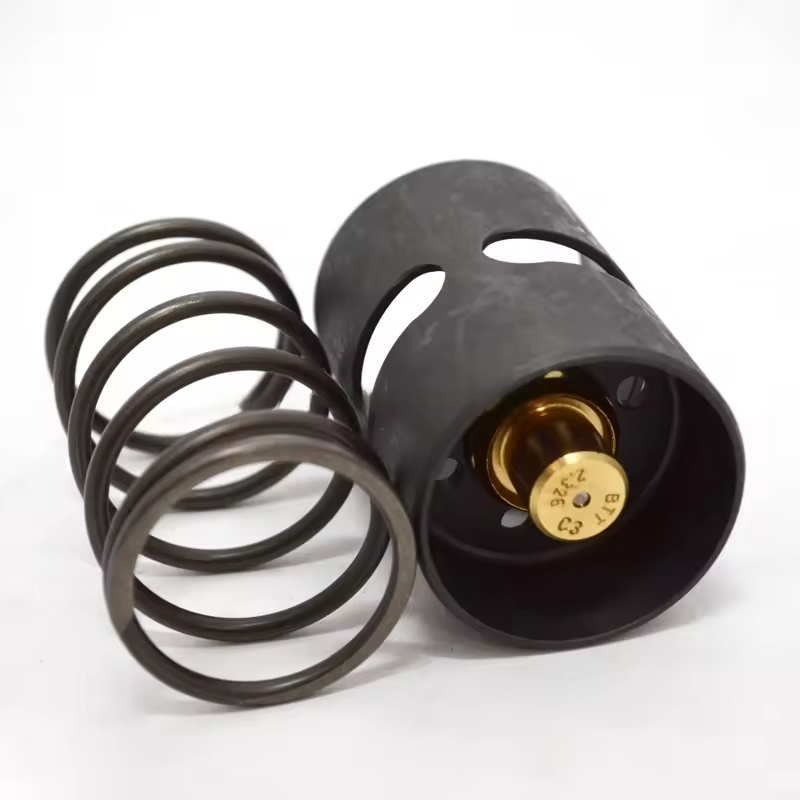

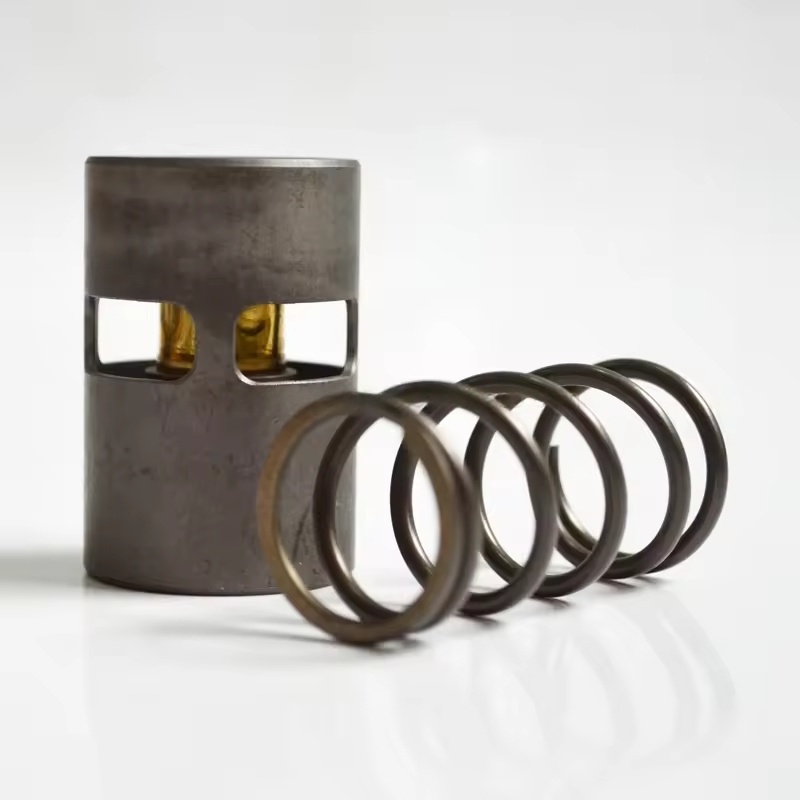

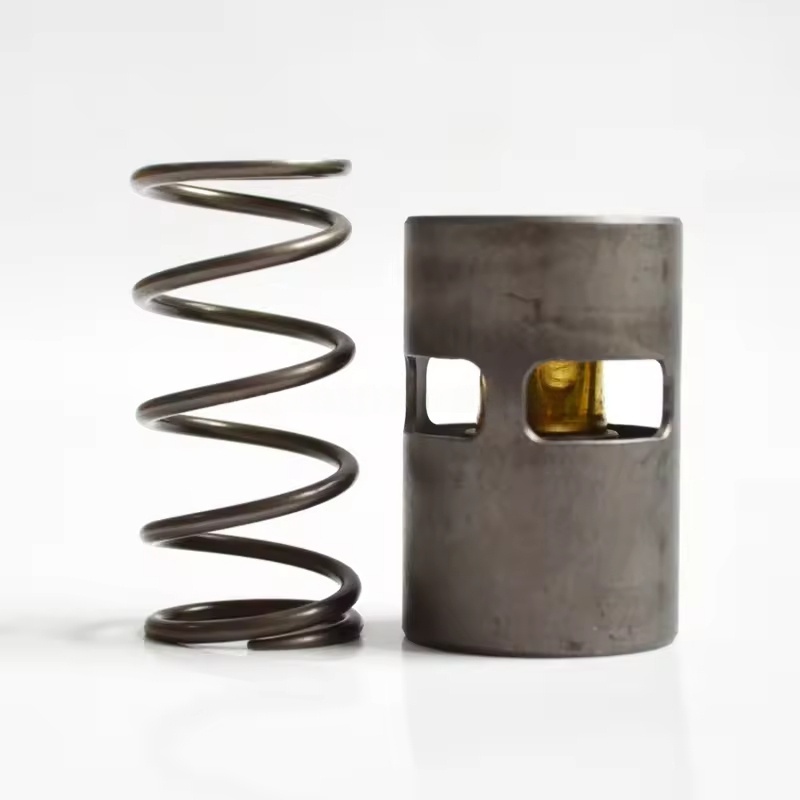

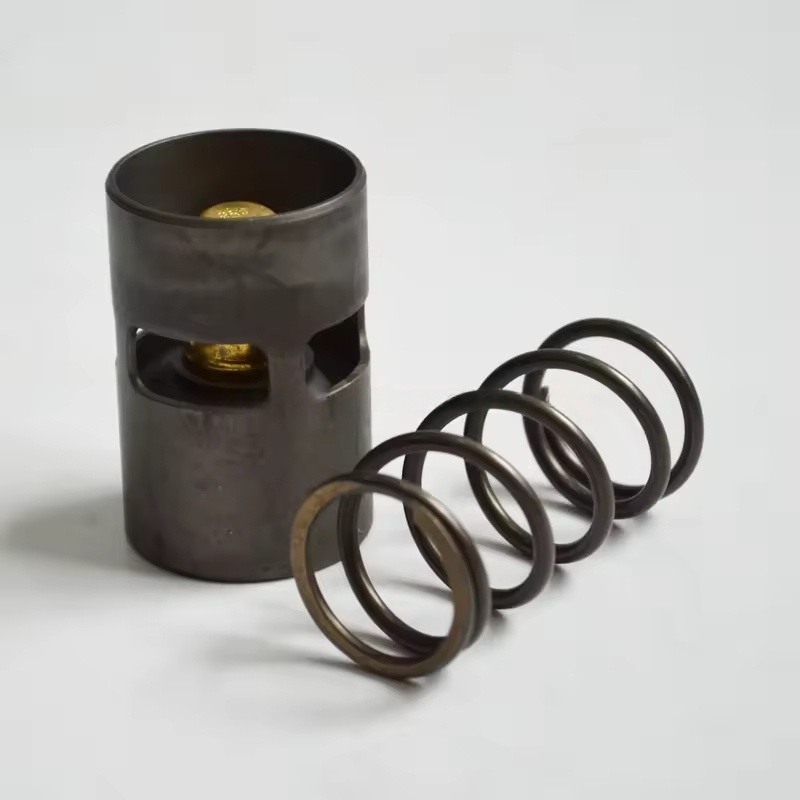

ATLAS COPCO luftkompressor temperaturkontrollventilsats

I. Kitsammansättning och kärnfunktioner

Huvudkomponenter: Inkluderar vanligtvis temperaturkontrollventilkroppen (som innehåller temperaturavkänningselementet), ventilkärna, fjäder, tätningar (O-ringar, packningar), bypass-rörledningsförband och installationstillbehör, etc.

Arbetsprincip: Genom temperaturavkänningselementet (som vaxtemperaturavkännande glödlampa) känner den av oljetemperaturförändringarna och justerar automatiskt ventilkärnan:

När oljetemperaturen är lägre än det inställda värdet stänger ventilkärnan kylkretsen, och smörjoljan passerar genom bypasset och går direkt in i huvudenheten, vilket snabbt höjer oljetemperaturen.

När oljetemperaturen når det inställda värdet öppnas ventilkärnan gradvis, och smörjoljan kommer in i kylenheten för kylning innan cirkulation, vilket undviker för hög oljetemperatur som leder till försämring av oljekvaliteten.

II. Anpassningsegenskaper

Anpassad för olika serier av luftkompressorer (såsom GA, ZR, ZT, etc.) med oljeflöde, tryckparametrar och installationsutrymme för att säkerställa kontrolltemperaturens noggrannhet och matchning med enheten.

Materialval: använder oljebeständiga, högtemperaturbeständiga metaller (som mässing, rostfritt stål) och specialgummi, lämpligt för långvarig nedsänkning av smörjolja och temperaturfluktuationsmiljöer.

III. Scenarier för utbyte eller underhåll

Regelbundet byte: Det rekommenderas att byta ut var 4000-6000:e timme eller synkront med smörjoljan för att förhindra slitage på ventilkärnan, åldrande av temperaturavkänningselementet och resulterande kontrollfel.

Felmanifestationer:

Oljetemperaturen är kontinuerligt låg (under 80℃), möjligen på grund av att ventilkärnan har fastnat i bypass-läget, vilket hindrar smörjoljan från att komma in i kylenheten.

Onormalt hög oljetemperatur (över 100 ℃), möjligen på grund av att ventilkärnan har fastnat i stängt läge eller fel på temperaturavkänningselementet, när kylkretsen inte öppnar.

Läckage av olja, främst orsakat av åldrande och skador på tätningarna.

IV. Nyckelpunkter för utbyte och installation

Förberedelser:

Stäng av och koppla bort strömförsörjningen, släpp oljetrycket i rörledningen, vänta tills enheten har svalnat.

Förbered den kompatibla fabrikssatsen, skiftnyckeln, tätningsmedel (om nödvändigt) och rengöringsduken.

Ersättningssteg:

Ta bort inlopps- och utloppsoljerörledningarna från temperaturkontrollventilen, samla upp kvarvarande smörjolja.

Lossa de gamla ventilens fästbultar, ta bort den gamla ventilen, rengör oljefläckar och tätningsmedelsrester på installationsytan.

Kontrollera om den nya ventilenheten är intakt, byt ut alla tätningar, installera den nya ventilen i den ursprungliga fabriksriktningen (var uppmärksam på oljeinlopps- och utloppsriktningen).

Dra åt rörlederna och fästbultarna för att säkerställa att inget läckage finns.

Felsökning och inspektion:

Starta enheten och observera om oljetemperaturen ändras inom det normala intervallet (80-95 ℃).

Kontrollera om det finns oljeläckage vid ventilkomponenterna och rörgränssnitten, bekräfta kontrolltemperaturens känsliga respons.
