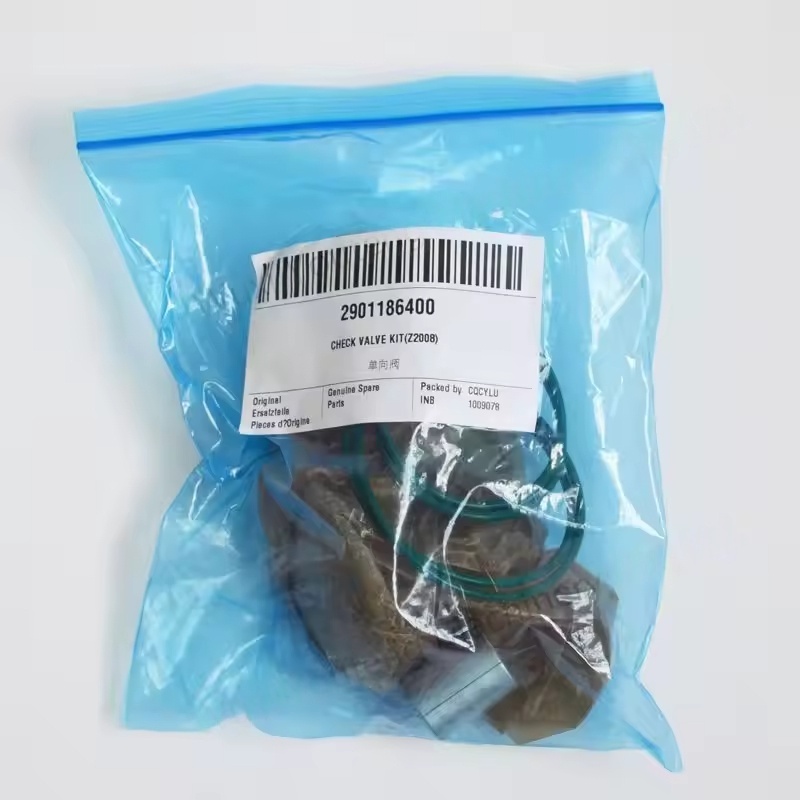

I. Huvudkomponenter i Atlas Copco Check Valve Kit Valve Body
Den är vanligtvis tillverkad av gjutjärn, gjutstål eller rostfritt stål, som fungerar som huvudkroppen för vätskepassagen, förbinder kompressorns avgasport med nedströms rörledningen (såsom lagringstanken) och måste motstå högt trycklufttryck (i allmänhet 0,7-1,3 MPa).
Ventilkärna (ventilskiva)
Vanliga former inkluderar skivtyp, kolvtyp eller sfärisk typ. Materialet är mestadels slitstödande metaller (som mässing, rostfritt stål) eller teknisk plast. Det är i nära kontakt med ventilsätet för att uppnå tätning och förhindra omvänd flöde av gasen.
Ventilsäte
Den är belägen i ventilkroppen och kontaktar ventilkärnan för att bilda en tätningsyta. Vanligtvis används material med högre hårdhet (som brons, rostfritt stål). Vissa mönster kan innehålla gummitätningsringar för att förbättra tätningsprestanda. Fjädra
Ge förbelastningskraft för att hålla ventilkärnan stängd. När kompressorns avgasstryck är större än summan av fjäderkraften och nedströms baktrycket, skjuts ventilkärnan öppen och tryckluft passerar; När kompressorn stannar skjuter fjädern ventilkärnan tillbaka till sitt ursprungliga position och skär av returflödesvägen.
Hjälpkomponenter
Inkludera styrhylsor (för att säkerställa en smidig rörelse av ventilkärnan), tätningsringar (för att förhindra läckage vid anslutningen mellan ventilkroppen och rörledningen), bult och mutter (för komponentfixering), etc.
Ii. Arbetsprincip för Atlas Copco Check Valve Kit
När kompressorn körs: den högtrycksluften som släpps ut av kompressorn övervinner fjäderkraften och nedströmstrycket, skjuter ventilkärnan bort från ventilsätet, och luftflödet passerar genom kontrollventilen och kommer in i luftbehållaren eller efterföljande system.
När kompressorn stannar eller lossas: avgasstrycket sjunker, och fjäderkraften skjuter ventilkärnan stängd, blockerar returflödet av tryckluft i luftbehållaren till kompressorn, undviker rotor omvänd rotation, smörjolja som spiller ut i luftvägen och andra problem.
Iii. Viktiga tekniska krav på Atlas Copco Check Valve Kit
Tätning: Passningen mellan ventilkärnan och ventilsätet måste vara exakt för att säkerställa inget läckage i omvänd riktning. Annars kommer det att orsaka en minskning av systemtrycket och en ökning av energiförbrukningen.
Svarshastighet: Den måste öppna/stänga snabbt för att minska tryckförlusten, särskilt när kompressorn ofta startar och stannar måste den fungera pålitligt.
Toughness Against Wear: Ventilkärnan, ventilsätet och andra komponenter måste motstå den långsiktiga erosionen av tryckluften som kan innehålla spårmängder av oljedimma och föroreningar.
Tryckmotstånd: Ventilkroppen måste tåla 1,5-2 gånger kompressorns maximala avgasstryck för att förhindra sprickor.
