2906066000 Atlas Copco

Atlas Copco ZT55-90-seriens luftkompressors backventilspindeljusteringssats 1. Satsens sammansättning och funktion

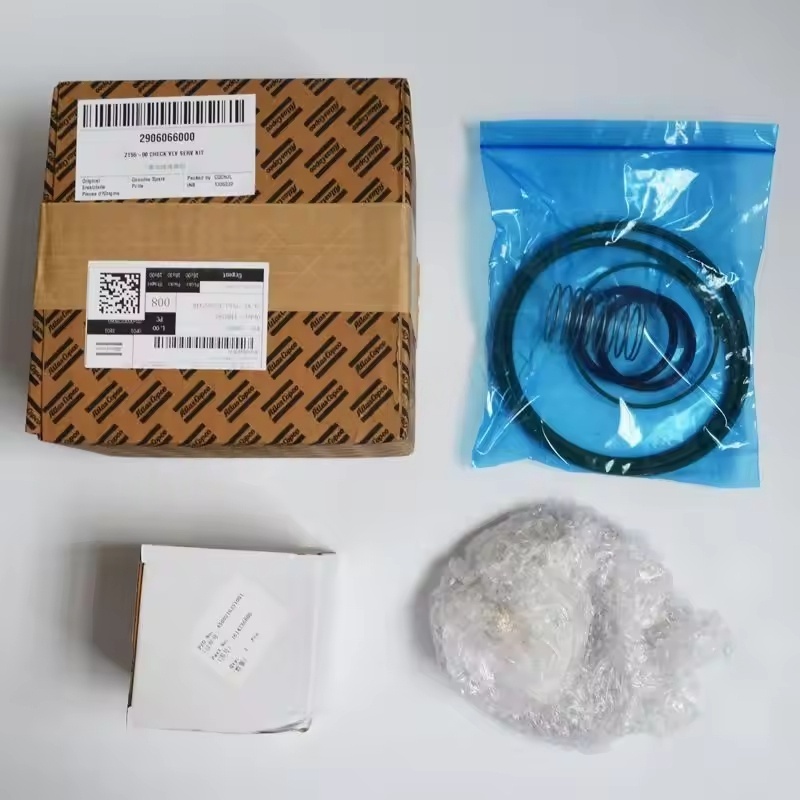

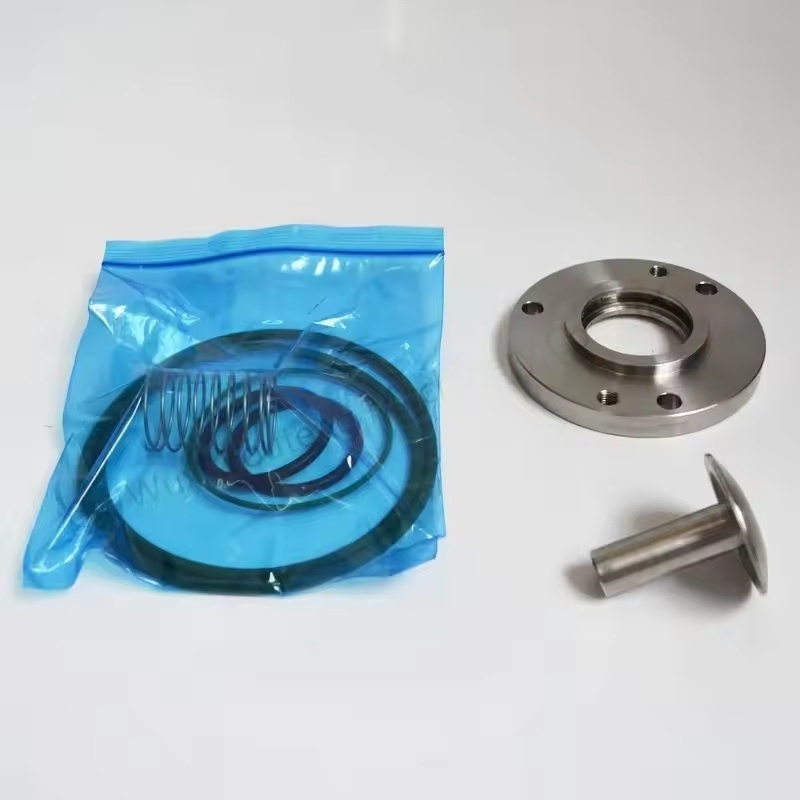

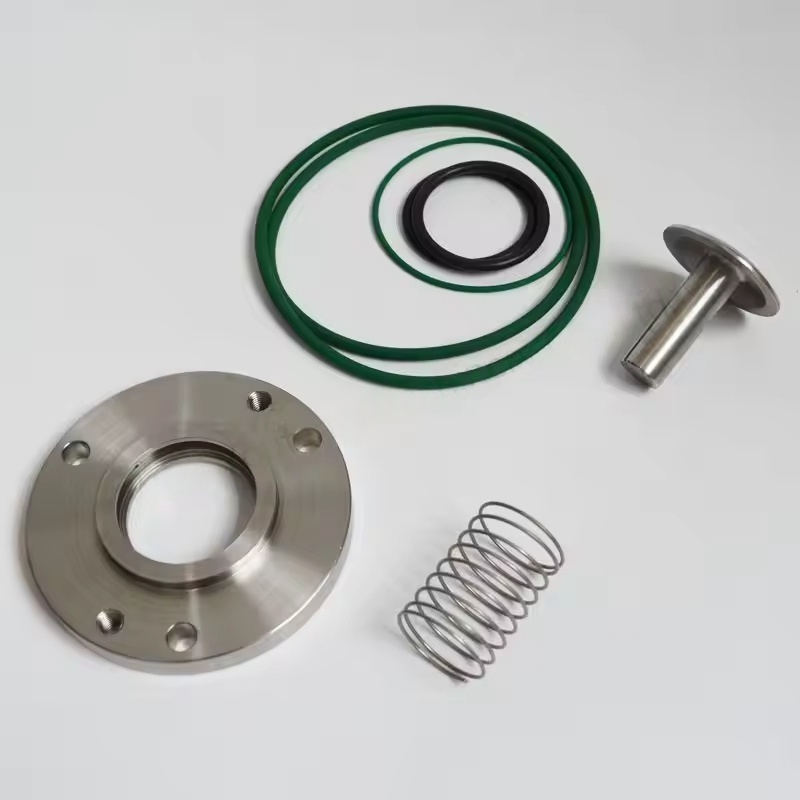

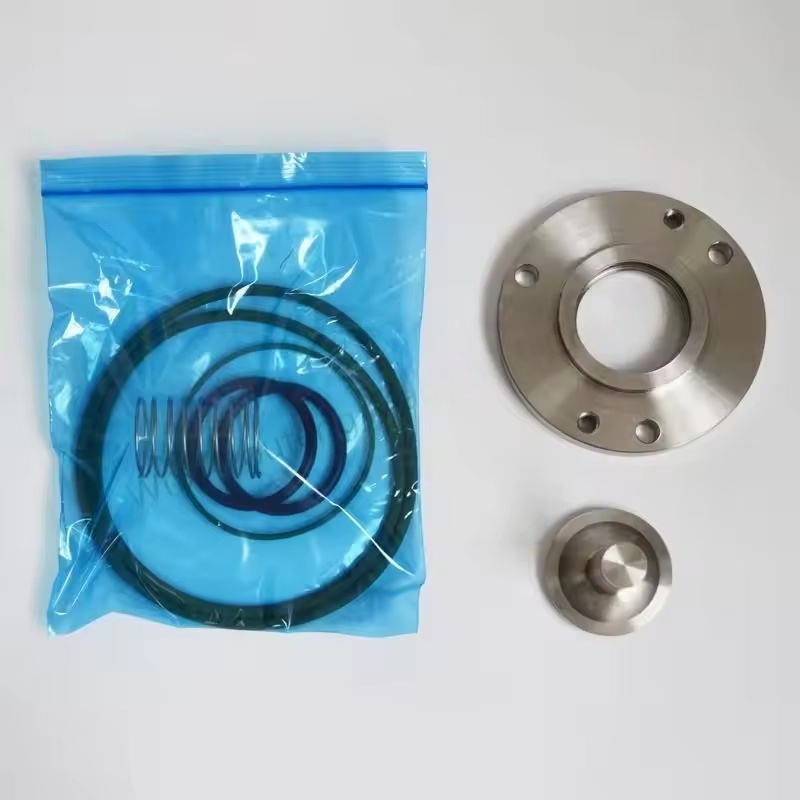

Kärnkomponenter: Inkluderar vanligtvis justeringsbultar för ventilskaft, låsmuttrar, positioneringsbrickor, tätningsringar och dedikerade justeringsverktyg. Vissa satser kan också levereras med mätare för ventilslitagedetektering eller kalibreringsskalmallar.

Huvudfunktion: Genom att justera ventilskaftets slaglängd, position eller förspänning, se till att insugningsventilens öppningsgrad exakt matchar kompressorns drifttillstånd, undvik onormal insugsvolym, tryckfluktuationer eller ökad energiförbrukning på grund av ventilspindelstopp eller slagavvikelse.

2. Kompatibilitetsegenskaper

Designad specifikt för skruvluftkompressorer i ZT55-90-serien, matchande ventilskaftets diameter, slaglängdsparametrar och justeringsmekanismens struktur för denna modell för att säkerställa stabiliteten och noggrannheten i justeringsprocessen.

Komponentmaterial anpassar sig till oljedimma och temperaturmiljön inuti kompressorn, vilket undviker rost eller fel på justeringskomponenterna.

3. Inspektions- och justeringsscenarier

Regelbundet underhåll: Det rekommenderas att använda den här satsen för att kontrollera slitage, böjning av ventilskaftet eller stopp orsakade av kolavlagringar under 2000-3000 timmars drift eller årligt underhåll av enheten, och omkalibrera slaglängden.

Felsökning: När luftkompressorn upplever långsam belastning, oförmåga att nå det inställda trycket, frekvent avlastning eller onormal ökning av energiförbrukningen, kan det bero på felaktig ventilspindeljustering eller slitage, och denna sats bör användas för upptäckt och justering.

Efter byte av kalibrering: Efter byte av insugningsventilenheten eller ventilspindelkomponenten är det nödvändigt att använda justeringssatsen för exakt positionering för att säkerställa att spelet mellan ventilskaftet och ventilkärnan, fjädern etc. överensstämmer med de ursprungliga fabriksstandarderna.

4. Driftpunkter

Justeringssteg: Enligt underhållsmanualen för ZT55-90-modellen, släpp först systemtrycket, ta bort insugningsventilens ändkåpa, ändra ventilskaftets förlängningslängd genom justeringsbulten och observera tryckresponsen under lastning / lossning genom tryckmätaren tills de inställda parametrarna uppnås.

Låsning och fixering: Efter justering, använd låsmuttern för att fixera ventilspindelns position för att förhindra parameteravvikelse på grund av vibrationer under drift och byt ut tätningsbrickan för att säkerställa att inget luftläckage finns.

Verktygskompatibilitet: Det rekommenderas att använda de dedikerade verktygen som ingår i satsen för att undvika skador på ventilskaftet eller otillräcklig justeringsnoggrannhet på grund av inkompatibla verktyg.
