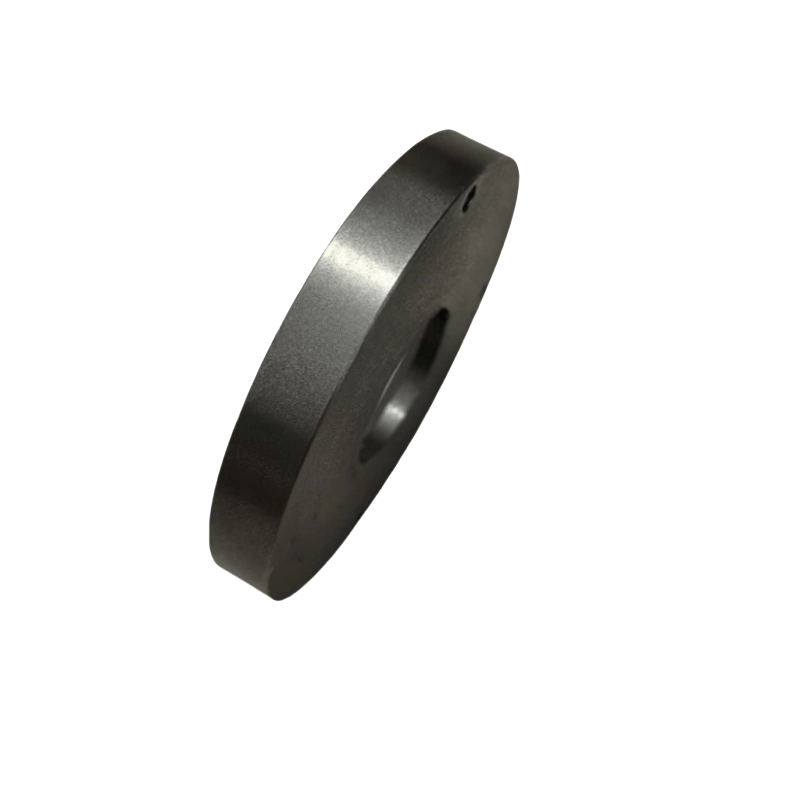

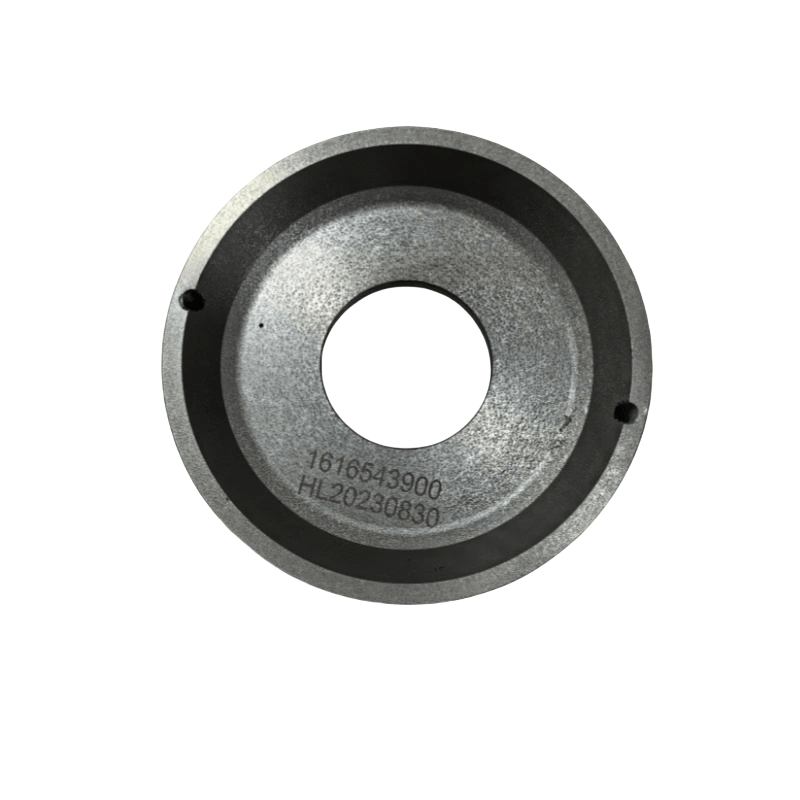

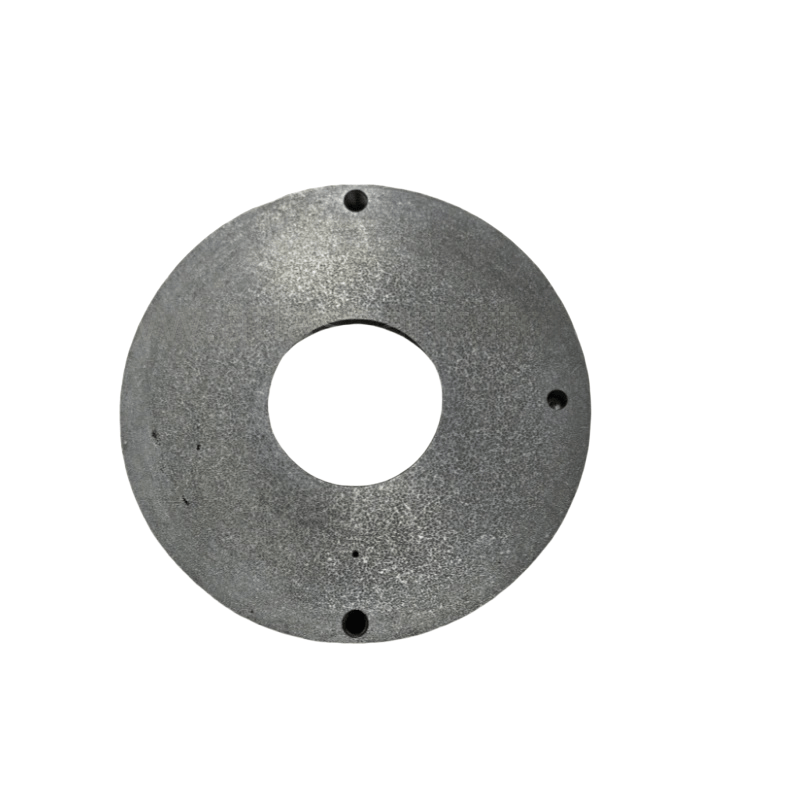

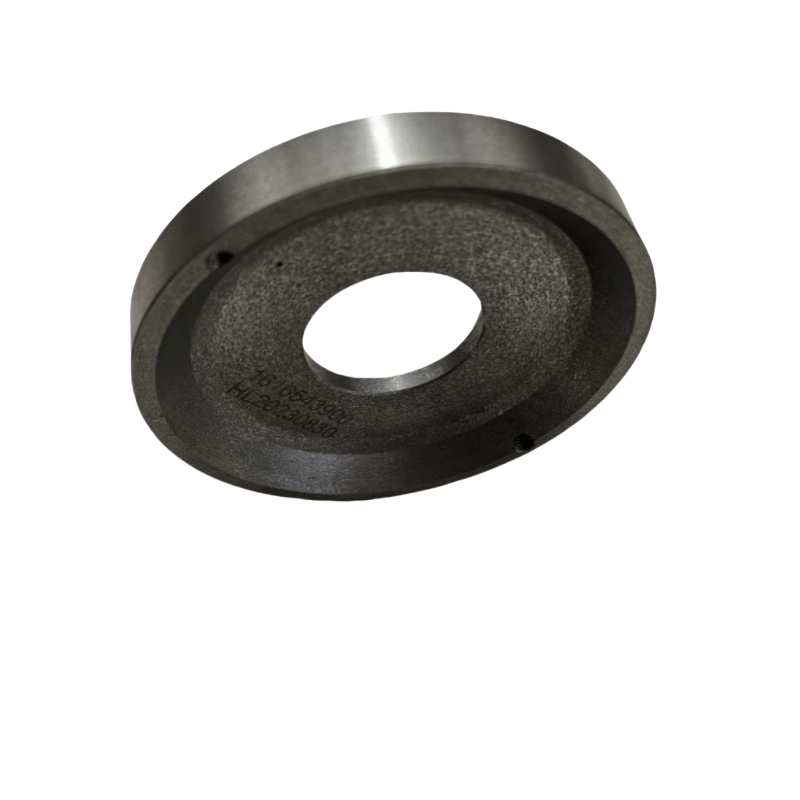

Atlas Copco Air Compressor Distance Ring 1616543900
Model:1616543900
ATLAS COPCO: s installations- och underhållsriktlinjer
Under installationen är det nödvändigt att rengöra oljefläckarna och föroreningarna från ytan på avståndsringen, vilket säkerställer en tät passning med parningsdelarna utan några luckor eller skev.
Undvik att slå kanten på avståndsringen (särskilt tunnväggiga delar), eftersom detta kan orsaka deformation och påverka dimensionens noggrannhet.
Under underhåll och inspektion, kontrollera om avståndsringen är sliten, deformerad eller sprucken. Om det finns några avvikelser, bör den ersättas snabbt; Annars kan det leda till en minskning av monteringskvaliteten och den operativa stabiliteten hos luftkompressorn, vilket orsakar vibrationer, onormalt brus eller läckage etc.
Även om avståndsringen är en liten standarddel, påverkar dess noggrannhet direkt monteringskvaliteten och den operativa stabiliteten hos luftkompressorn. När du väljer och installerar är det nödvändigt att strikt följa kraven i utrustningsmanualen.
Exakt positionering: Under montering av komponenter såsom lager, växlar och kolvar i luftkompressorn säkerställer distansringen att intilliggande delar upprätthåller den utformade axiella clearance enligt konstruktionskraven, vilket förhindrar vingling på grund av överdriven avstånd eller friktionell trängsel på grund av otillräcklig frigång.
Lastdispersion: Vid de kraftbärande komponenterna såsom lager och axelhylsor kan distansringen hjälpa till att fördela axiell kraft, minska lasttrycket på enskilda delar och förlänga komponenternas livslängd.
Tätningsassistans: Vissa distansringar används i samband med tätningsringar för att kontrollera kompression av tätningselementen, säkerställa tätningseffekten och förhindra smörjoljeläckage eller komprimerad gasläckage.
Förenklad montering: Standardiserade distansringar kan ersätta komplexa stegade axelkonstruktioner, minska bearbetningssvårigheter och underlätta demontering och underhåll.
Gemensamma applikationsplatser
Huvudaxelkomponenter: I de roterande axelsystemen för luftkompressorer av skruvtyp, såsom de manliga och kvinnliga rotoraxlarna och motoraxlarna, installeras ofta distansringar mellan lagren och växlarna (eller kopplingarna) för att styra lagring och växelavstånd.
Kolvanslutningsstångsmekanism: I luftkompressorer av kolvtyp kan distansringar användas vid anslutningspunkterna för anslutningsstänger och vevaxlar för att säkerställa den exakta återgående rörelsen hos kolven i cylindern och undvika kollisioner med cylinderhuvudet.
Mellan cylinderkroppen och slutskyddet: För vissa luftkompressorer används distansringen för att styra avståndet mellan cylinderkroppen och slutskyddet för att säkerställa den rimliga kompressionsmängden för de inre tätningselementen.
Oljeseparatorkärna: I oljeuppsamlingshinken kan distansringen användas för att fixa positionen för oljeseparatorkärnan för att säkerställa dess koaxialitet med skopkroppen och förbättra separationseffektiviteten.
Material och urval
Material: Beroende på kraftstorlek, arbetstemperatur och bärmotståndskrav inkluderar vanliga material:
Vanligt kolstål (för lågbelastning, normal-temperaturscenarier);
Rostfritt stål (korrosionsbeständigt, lämpligt för fuktiga eller oljeinnehållande miljöer);
Koppar- eller aluminiumlegering (mjuk struktur, kan minska slitage på parningsdelar, lämpliga för exakt montering). Nyckelparametrar:
Inre diameter (matchande ytterdiametern på axeln eller installationsläget);
Yttre diameter (montering med den inre diametern på huset eller parningsdelen);
Tjocklek (bestämning av avståndsavståndet, måste strikt uppfylla konstruktionens krav, toleransen styrs vanligtvis inom ± 0,01 till ± 0,05 mm);
Ytråhet (måste vara slät utan burrs, för att undvika att skrapa parningsdelen under montering).
Hot Tags: Atlas Copco Distance Ring
Luftkompressoravstånd
Atlas Copco 1616543900
Atlas Copco Air Compressor Distance Ring
