Basen för oljefiltret för Atlas Copco luftkompressorer - 1. Struktur och funktion

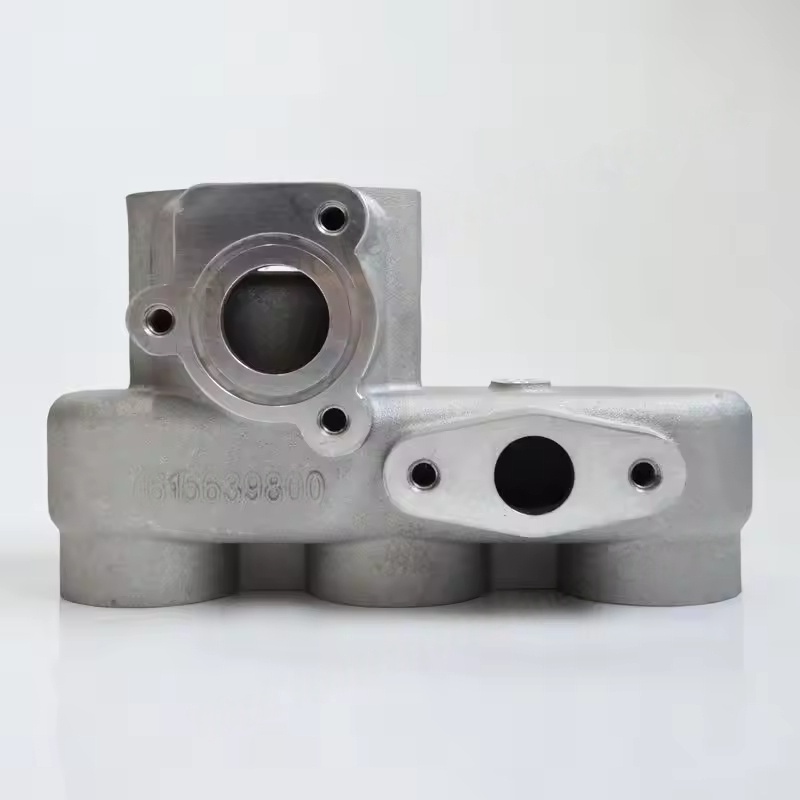

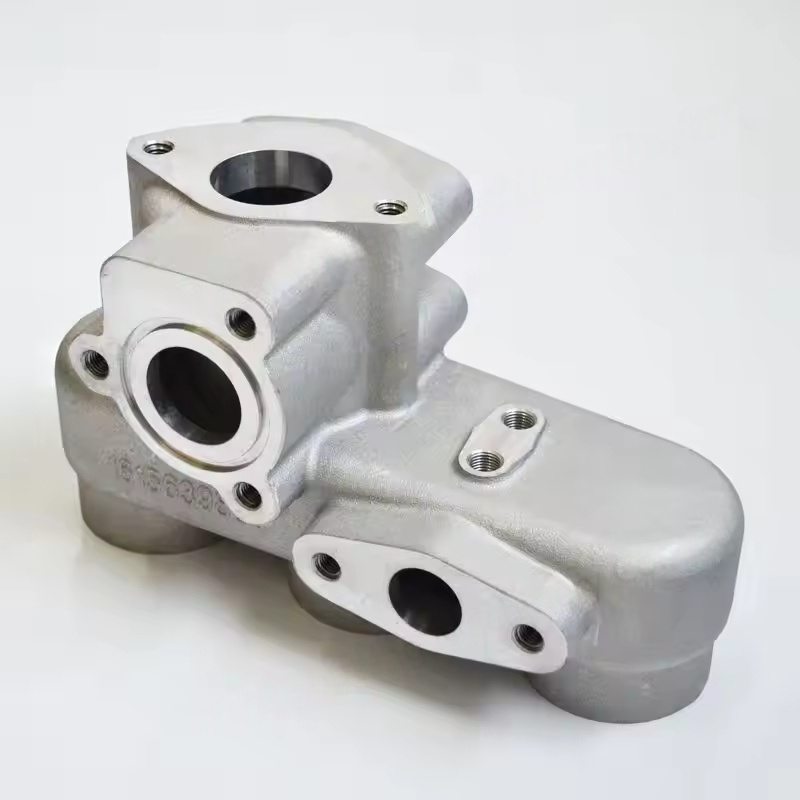

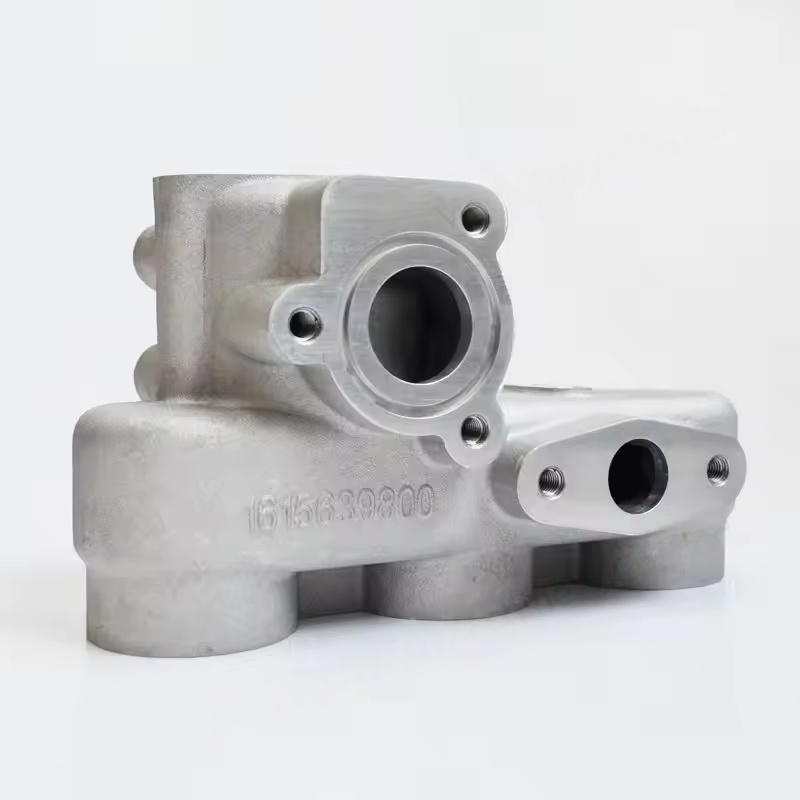

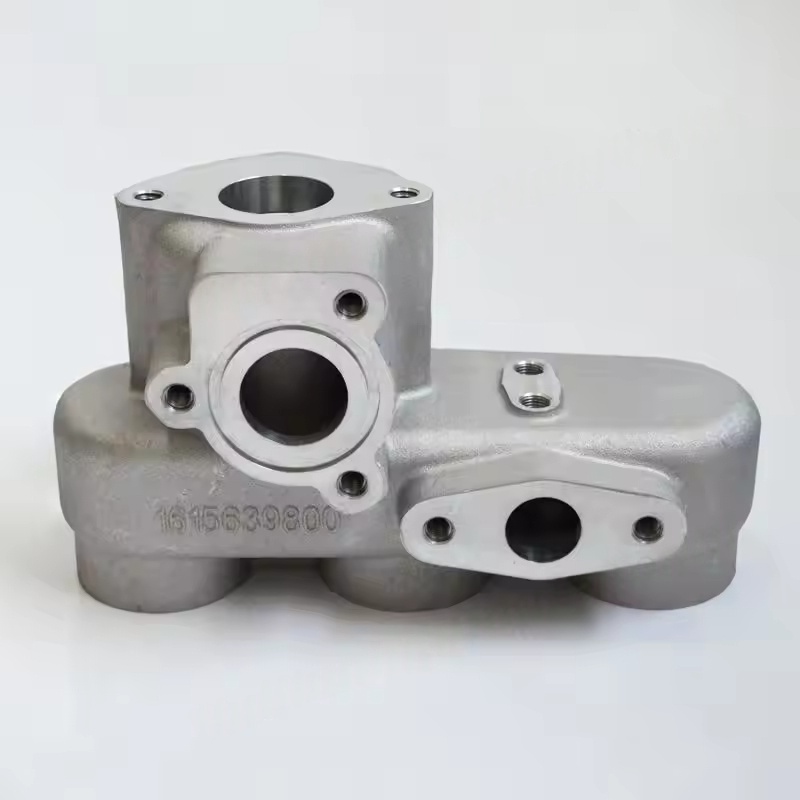

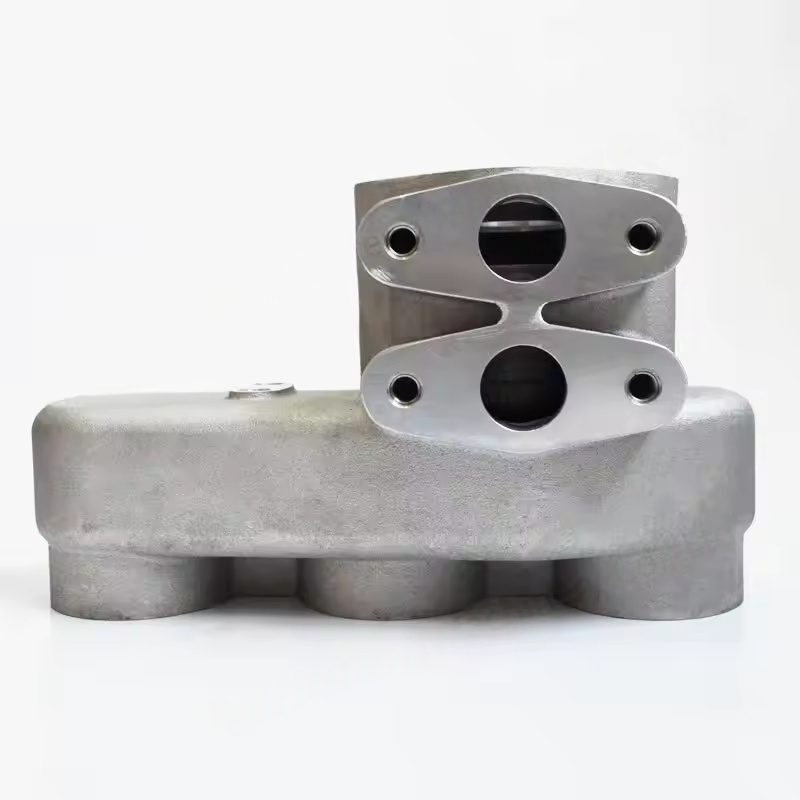

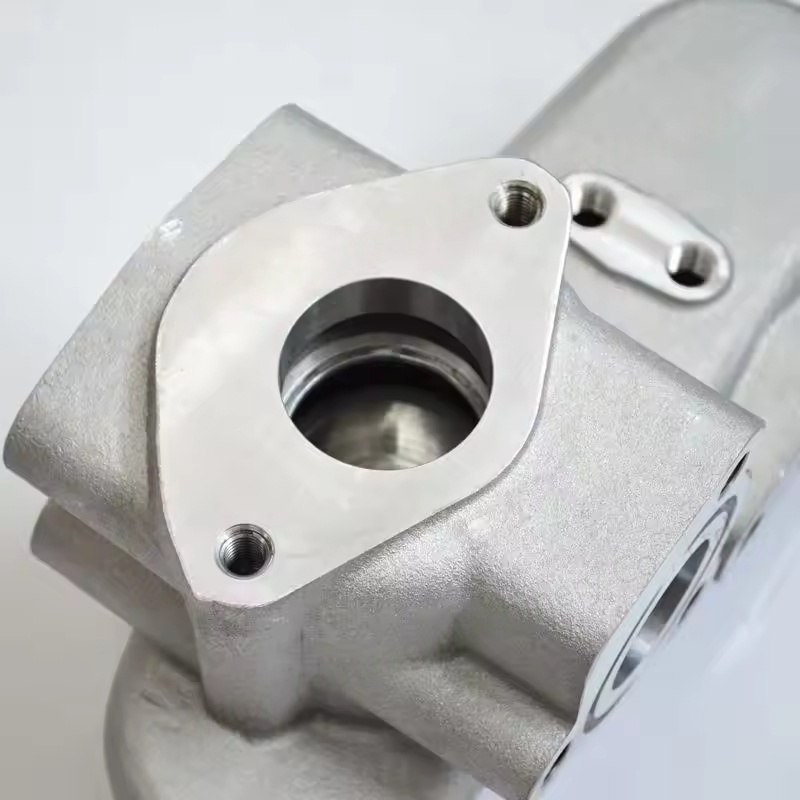

Kärnstruktur: Vanligtvis en metallgjutning (mestadels aluminiumlegering eller gjutjärn), integrering av oljeinloppet, oljeuttaget, installationsgränssnittet och tätningsytan. Vissa baser har också en förbikopplingsventil (när filterelementet är igensatt öppnas förbikopplingsventilen för att säkerställa att smörjoljan cirkulerar runt filterelementet och fortsätter att flyta, vilket förhindrar att huvudenheten skadas på grund av brist på olja). Huvudfunktion:
Fixa oljefiltret och se till att filterelementet är säkert installerat i enhetens vibrationsmiljö för att förhindra att lossning och oljeläckage.
Vägled smörjoljan för att komma in i filtret från maskinens huvudsakliga oljepassage (före filtrering) och skicka sedan den filtrerade rena oljan tillbaka till huvudlagren, rotorerna etc. på maskinen (efter filtrering) och bildar en komplett smörjkrets.
Genom tätningsdesignen (med O-ring eller tätningspackning), förhindra att smörjoljan läcker under flödesprocessen, vilket säkerställer stabilt systemtryck.
Ii. Anpassning och egenskaper
Anpassa för oljekretslayouten och filterspecifikationer (diameter, gränssnittstråd) i olika serier av luftkompressorer (såsom GA, ZR, ZT, etc.), vilket säkerställer exakt anslutning till oljefiltret och huvudoljekretsen.
Materialet har viss oljemotstånd och mekanisk styrka, som kan motstå den långsiktiga blötläggningen av smörjolja och vridmomentet under installationen och anpassa sig till temperaturförändringar under maskindrift (-10 till 120 ℃).
Iii. Vanliga problem och underhåll
Läckfel: Slitage på tätningsytan mellan basen och filtret, åldrandet av O-ringen eller sprickor i själva basen kan alla leda till oljeläckage. Kontrollera villkoret för tätningsdelarna och byt ut basen vid behov.
Blockering eller dåligt flöde: Om oljepassagen inuti basen är igensatt på grund av föroreningsavlagring eller gjutfel (såsom orenade burrs) kommer det att orsaka otillräckligt smörjoljeflöde. Demontera och rengör eller byt ut basen.
Installationsuppmärksamhet: När du byter ut oljefiltret, rengör tätningsytan på basen, kontrollera för repor eller deformation; När du installerar det nya filtret drar du åt det enligt det angivna vridmomentet (vanligtvis 20-30 n · m), och undviker översträckning som skadar bastråden eller understrätt som leder till läckage.
