ATLAS COPCO ZT55-90 Series Air Compressor's Check Valve STEM Justering Kit 1. Kitkomposition och funktion

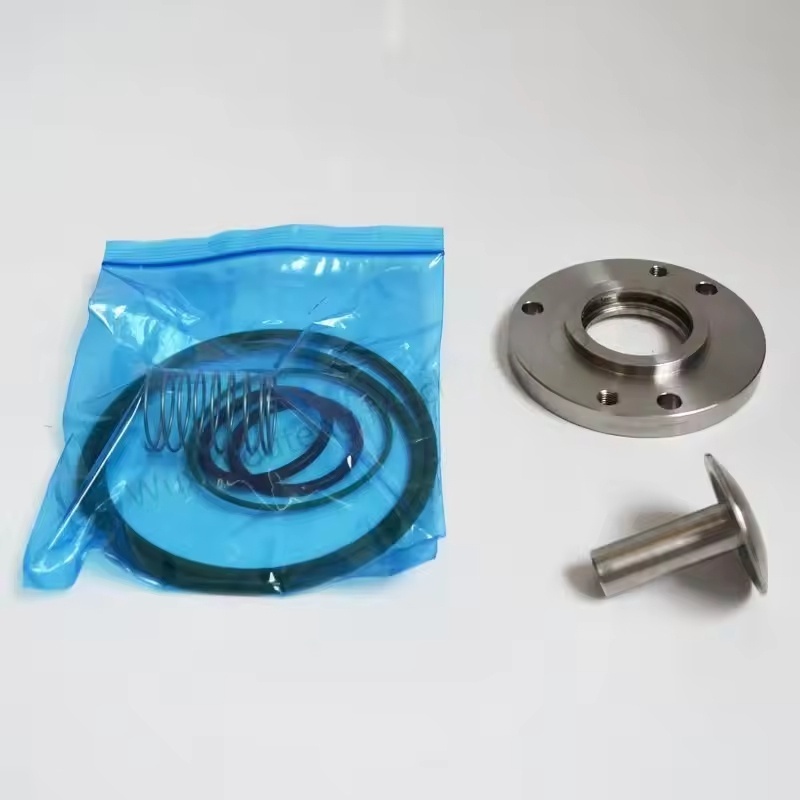

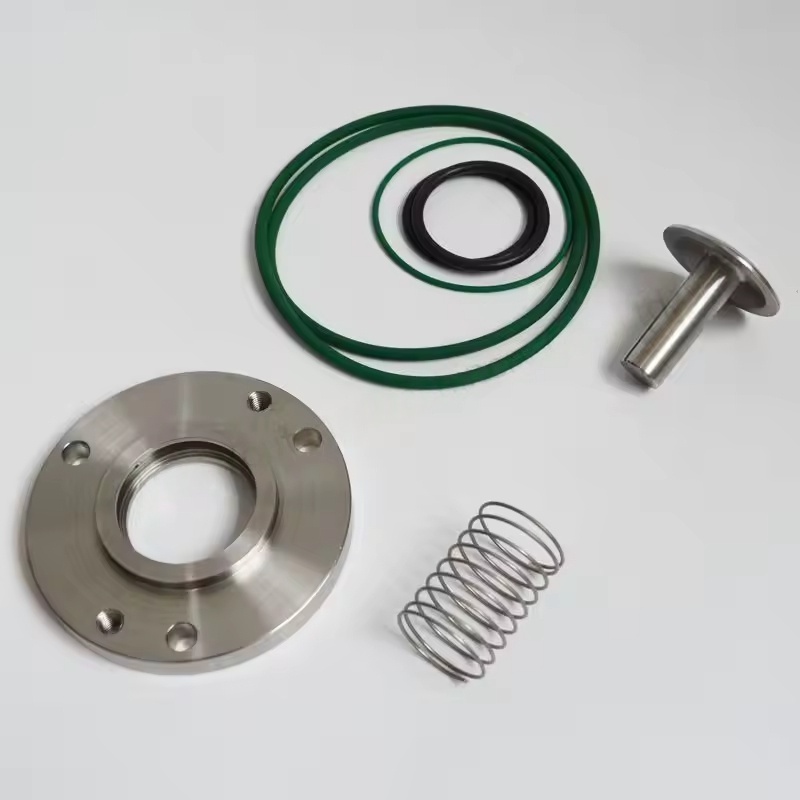

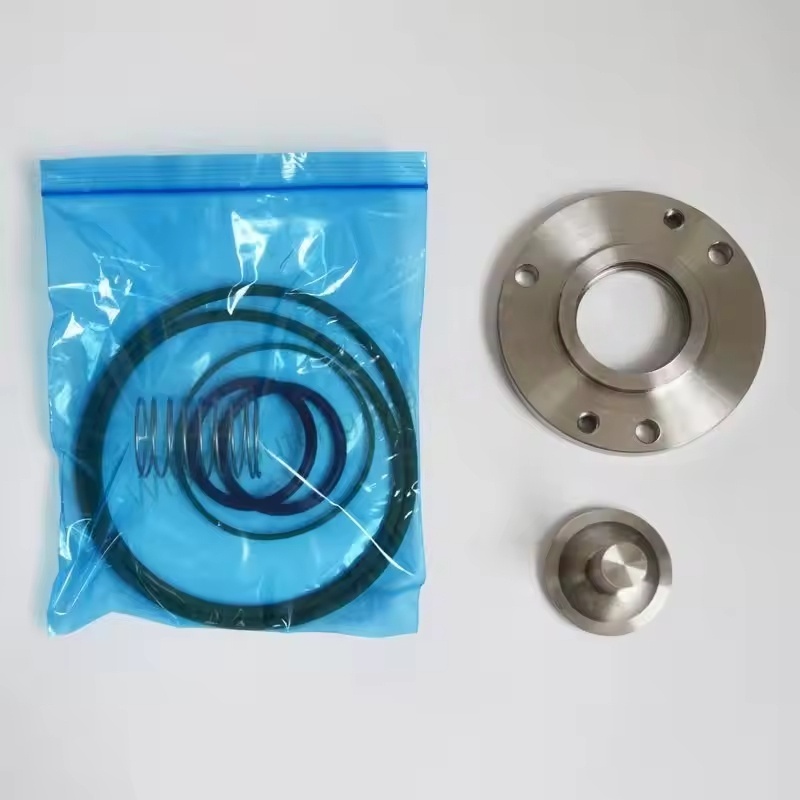

Kärnkomponenter: Inkludera vanligtvis ventilstamjusteringsbultar, låsmuttrar, placering av brickor, tätningsringar och dedikerade justeringsverktyg. Vissa satser kan också komma med ventilstamslitningsmätare eller mallar för kalibreringsskala.
Huvudfunktion: Genom att justera stroke, position eller förbelastning av ventilstammen, se till att öppningsgraden för intagsventilen matchar kompressorns driftsförhållanden (såsom lastningstryck, lossningstryck) exakt, undvika onormal intagvolym, tryckfluktuationer eller ökad energikonsumtion på grund av ventilstamjammning eller strökavvikelse.
2. Kompatibilitetsegenskaper
Designad specifikt för ZT55-90-seriens skruvluftkompressorer, matchande ventilstamdiametern, strokeparametrarna och justeringsmekanismstrukturen för denna modell för att säkerställa stabiliteten och noggrannheten i justeringsprocessen.
Komponentmaterial (såsom höghållfast stål, oljebeständiga tätningar) anpassar sig till oljedimmen och temperaturmiljön inuti kompressorn (vanligtvis -10 till 120 ℃), vilket undviker rost eller fel i justeringskomponenterna.
3. Inspektions- och justeringsscenarier
Regelbundet underhåll: Det rekommenderas att använda detta kit för att kontrollera för slitage, böjning av ventilstammen eller fastnat orsakad av kolavlagringar under 2000-3000-timmarsoperationen eller ett årligt underhåll av enheten och kalibrera om stroke.
Felsökning: När luftkompressorn upplever långsam belastning, oförmåga att nå det inställda trycket, ofta lossning eller onormal ökning av energiförbrukningen kan det bero på felaktig ventilstamjustering eller slitage, och detta kit bör användas för detektering och justering.
Efter ersättningskalibrering: Efter att ha bytt ut insugningsventilenheten eller ventilstamkomponenten är det nödvändigt att använda justeringssatsen för exakt positionering för att säkerställa att avståndet mellan ventilstammen och ventilkärnan, fjädern, etc. överensstämmer med de ursprungliga fabriksstandarderna.
4. Driftspunkter
Justeringssteg: Enligt underhållshandboken för ZT55-90-modellen, frigör först systemtrycket, ta bort insugningsventilens slutskydd, ändra ventilstamförlängningslängden genom justeringsbulten och observera tryckresponsen under belastning / lossning genom tryckmätaren tills setparametrarna har uppnåtts.
Låsning och fixering: Efter justering, använd låsmuttern för att fixa ventilstampositionen för att förhindra parameteravvikelse på grund av vibrationer under drift och ersätta tätningsbrickan för att säkerställa inget luftläckage.
Verktygskompatibilitet: Det rekommenderas att använda de dedikerade verktygen som tillhandahålls i satsen (t.ex. vridmomentnyckel, placering av pluggmätare) för att undvika ventilstamskador eller otillräcklig justeringsnoggrannhet på grund av inkompatibla verktyg.
