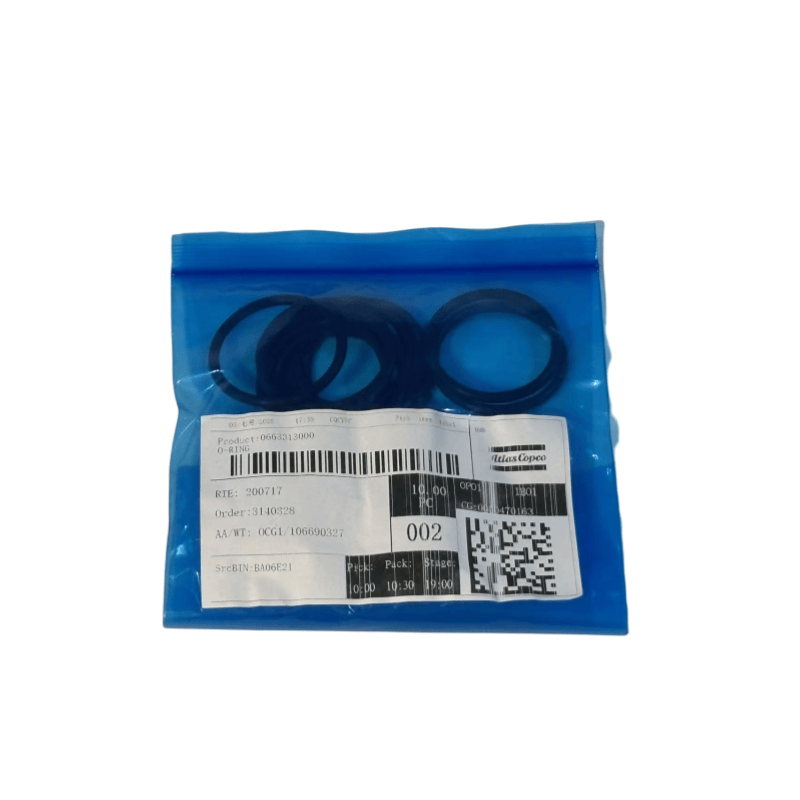

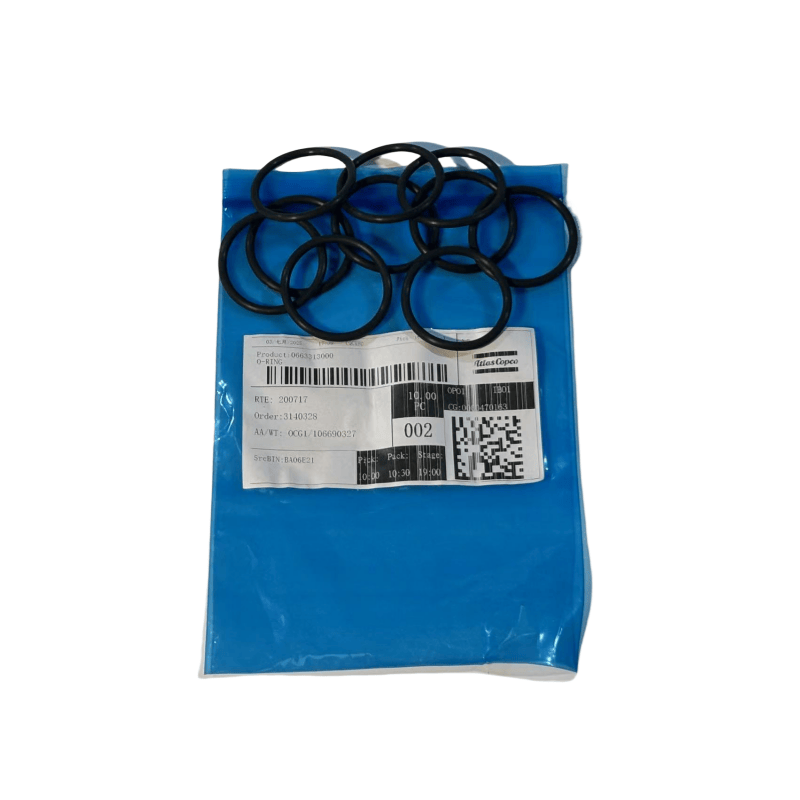

Atlas Copco Air Compressor Oring Huvudtyper och applikationsplatser
Tätningsring av o-typ
De mest använda, ofta som finns i cylinderskydd, ventilskydd, oljeledningsfogar etc.
Funktioner: Enkel struktur, låg kostnad, uppnår tätning genom sin egen elastiska deformation, kompatibel med olika tätningsytor, resistenta mot olja och kan motstå ett visst tryck (vanligtvis ≤ 30 MPa).
Koppformad tätningsring (som U-formad, V-formad, Y-formad)
Mestadels används för återgående rörelsekomponenter, såsom mellan kolven och cylindern i kolvtypens luftkompressorer, eller mellan kolvstången och cylinderskyddet.
Funktioner: Läppen vidhäftar nära tätningsytan, tätningseffekten förbättras med tryckökning, lämplig för dynamiska tätningsscenarier och har god slitmotstånd.
Sammansatt tätningsring
Sammansatt av gummi och material såsom metall och plast (såsom stroff, körtelring), vanligtvis används i axelns ändar av luftkompressorer med hög trycktyp och oljeseparatorer etc.
Funktioner: Kombinerar elastisk tätning och styvt stöd, resistent mot högt tryck (upp till 100 MPa eller mer), resistent mot extrudering, lämplig för höghastighetsrotation eller återgående rörelsetätning.
Ramoljetätning
Atlas Copco Air Compressor Oring används huvudsakligen för att rotera axelsätning (såsom vevaxel, motoraxel), vilket förhindrar smörjoljeläckage.
Funktioner: Innehåller en metallram för att förbättra styvheten, läppen dras åt av en fjäder, lämplig för roterande förhållanden, god dammtät effekt.
Vanliga material och egenskaper
Nitrilgummi (NBR): Bra oljemotstånd, lämplig för temperaturer -20 ℃ ~ 120 ℃, är det mest använda tätningsringsmaterialet i luftkompressorer, lämpliga för de flesta oljesmörjade system.
Fluororubber (FKM): resistent mot höga och låga temperaturer (-20 ℃ ~ 200 ℃), resistent mot kemisk korrosion, lämplig för högt tryck, högtemperatur eller kontakt med speciella medier (såsom högtemperaturoljeområdet för skruvmaskiner).
Silikongummi (VMQ): brett temperaturområde (-60 ℃ ~ 200 ℃), men dålig oljemotstånd, mestadels används för lågtemperatur eller oljefri luftkompressors tätning.
Polyuretan (PU): Utmärkt slitmotstånd, lämplig för återgående rörelsetätning (såsom kolvförsegling), temperaturområde -30 ℃ ~ 80 ℃.
