ATLAS COPCO: s huvudsakliga arbetsprincip
Under kompressionsprocessen med tryckluft kommer vattenånga i luften att kondensera i flytande vatten på grund av ökningen av tryck- och temperaturförändringarna. Vattenavskiljaren separerar vatten på följande sätt:
Centrifugalseparation: Med hjälp av centrifugalkraften som genereras genom höghastighetsrotationen av luftflödet kastas tätare vattendroppar mot separatorns innervägg och ackumuleras innan de släpps ut genom dräneringsventilen.
Effektseparation: Låt tryckluften påverka bafflarna, och den plötsliga förändringen i flödeshastighet får vattendropparna att separera på grund av tröghet.
Filterseparation: Använd speciella filtermaterial (såsom glasfiber, metallnät) för att fånga små vattendroppar, torka luften ytterligare.
Adsorptionsseparation: Vissa högeffektiva torktumlare använder torkmedel (såsom molekylsiktar, aktiverad aluminiumoxid) till adsorb fukt, lämplig för scenarier med höga krav för torrhet.
Huvudtyper
Centrifugalseparator: Enkel struktur, förlita sig på centrifugalkraft för att separera vatten, lämplig för att hantera stort flöde av tryckluft, med en separationseffektivitet på cirka 80%-90%.
Baffel-typ vattenavskiljare: Ändrar luftflödesriktningen genom flera baffelnivåer, vilket ger bättre separationseffekt än centrifugaltypen, lämplig för medelstora och låga flödesystem.
Adsorptionstork: uppdelad i värmefri regenerering och värmegenerativa typer, med hjälp av torkmedel för djup dehydrering, som kan minska daggpunkten för tryckluft till under -40 ℃, lämplig för precisionsutrustning.
Kryogen torktumlare: Kyler tryckluften till under daggpunkten, vilket gör att vattenånga kondenseras i flytande vatten för separering, med en daggpunkt som vanligtvis når 3-10 ℃, lämplig för allmänna industriella scenarier.
Nyckelkomponenter
Skal: En förseglad behållare som rymmer luftflödet och separationselementen, vanligtvis gjorda av metall.
Separationselement: såsom centrifugalblad, bafflar, filterkärnor eller torkmedel är kärnan för att uppnå vattenseparation.

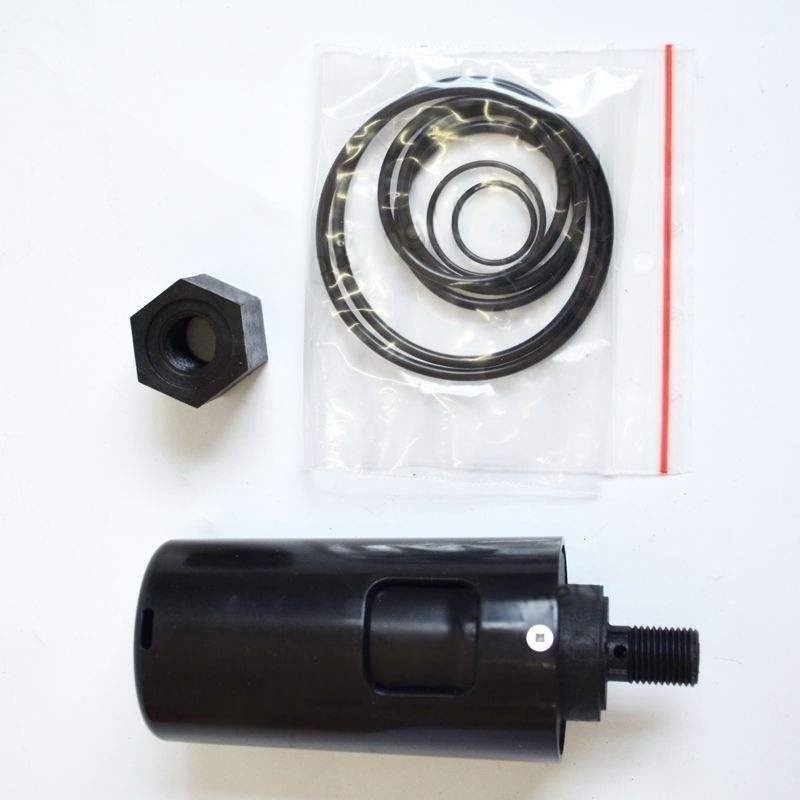

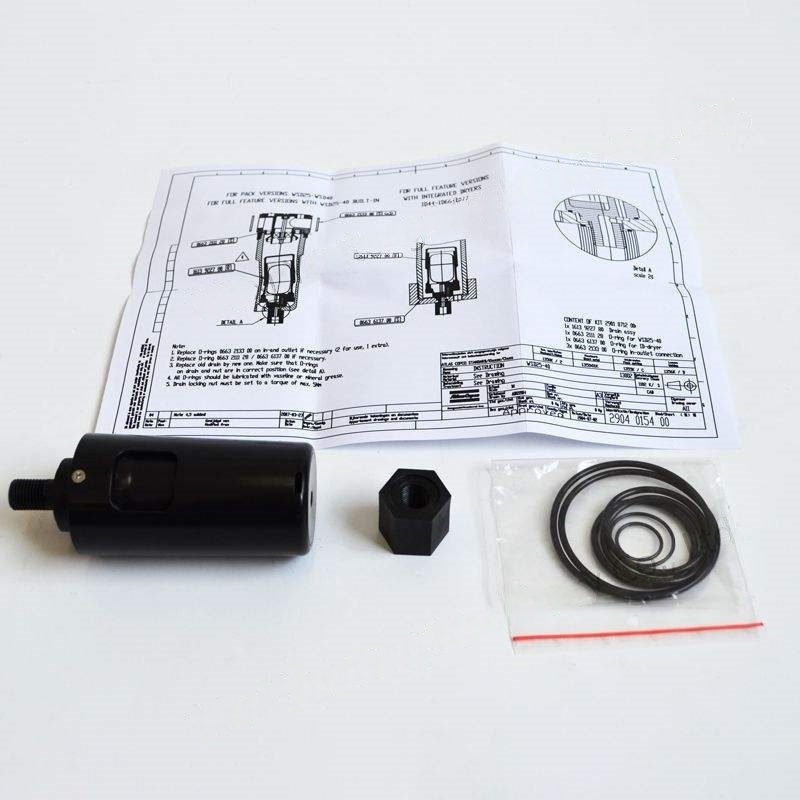

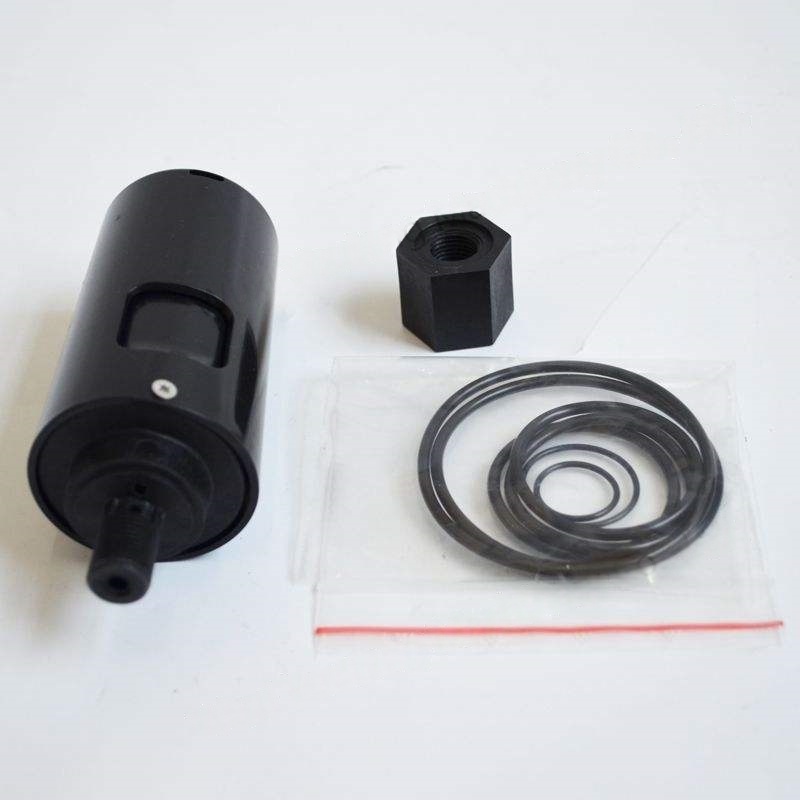

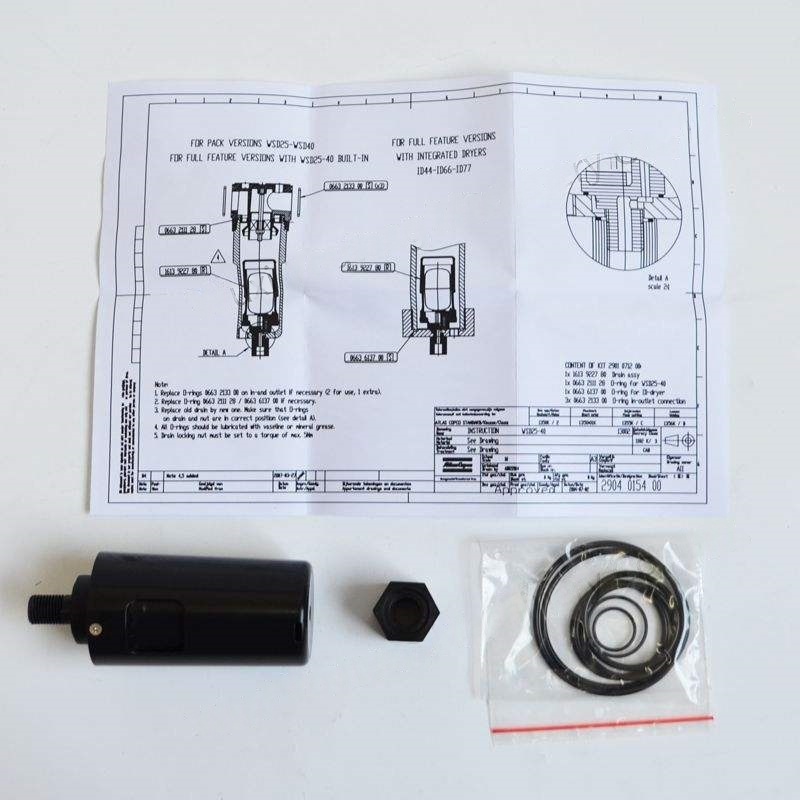

Dräneringsventil: Avsläpps automatiskt eller manuellt det separerade kondenserade vattnet, vanliga typer inkluderar flottörstyp och elektronisk dräneringsventiler.
Inlopps- och utloppsgränssnitt: Anslut avgasröret på luftkompressorn och nedströms gasanvändningsutrustning, vanligtvis utrustad med tryckmätare för att övervaka trycket.
Installations- och underhållstips
Installationsplats: Vanligtvis installerat efter luftkompressoruttaget och efterkylaren, vilket säkerställer att tryckluften kyls före separationen för att förbättra effektiviteten.
Regelbunden dränering: Kontrollera om dräneringsventilen fungerar korrekt för att undvika ackumulerat kondenserat vatten som påverkar separationseffekten.
Byte av förbrukningsvaror: Separatorer av filtertyp eller adsorptionstyp måste ersätta filterkärnan eller torkmedel (såsom molekylsikt) regelbundet för att förhindra blockering eller mättnad.
Rengöring och underhåll: Rengör regelbundet det inre av skalet för att undvika föroreningar från att deponera och påverka luftflödesfördelningen.
Matchningsparametrar: Välj lämpliga specifikationer för separatorn baserat på luftkompressorförskjutning, arbetstryck och torrhetskraven för gasanvändningsutrustningen. Betydelse
Om fukten i tryckluften inte effektivt avlägsnas kan det orsaka problem som rörkorrosion, fel i pneumatiska komponenter och fuktabsorption av produkter (såsom inom livsmedels- och elektronikindustrin) och därmed öka underhållskostnaderna för utrustningen. Därför är att välja en lämplig vattenseparator avgörande för den stabila driften av tryckluftsystemet.
