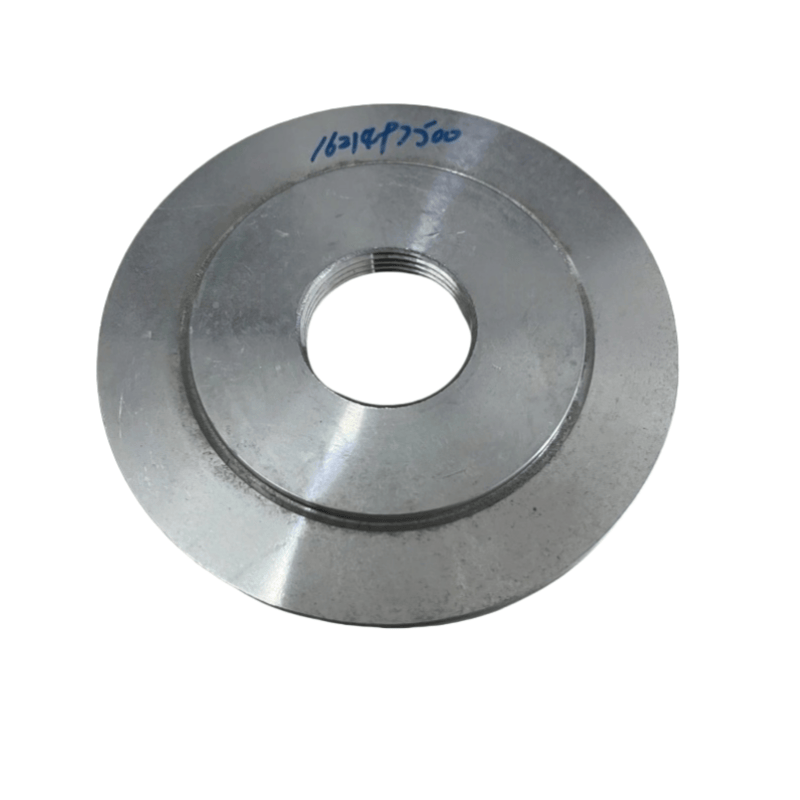

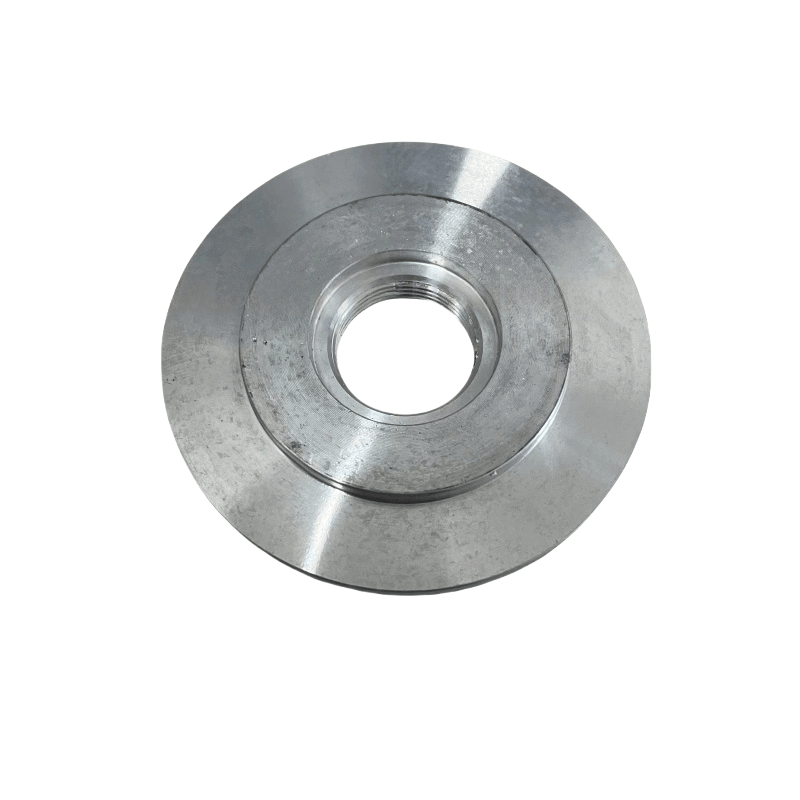

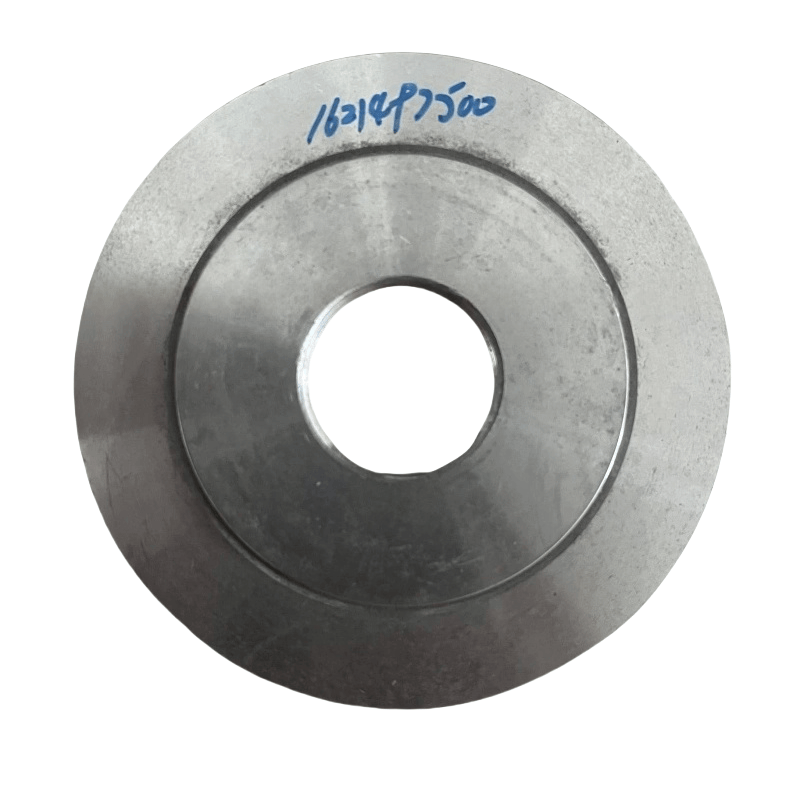

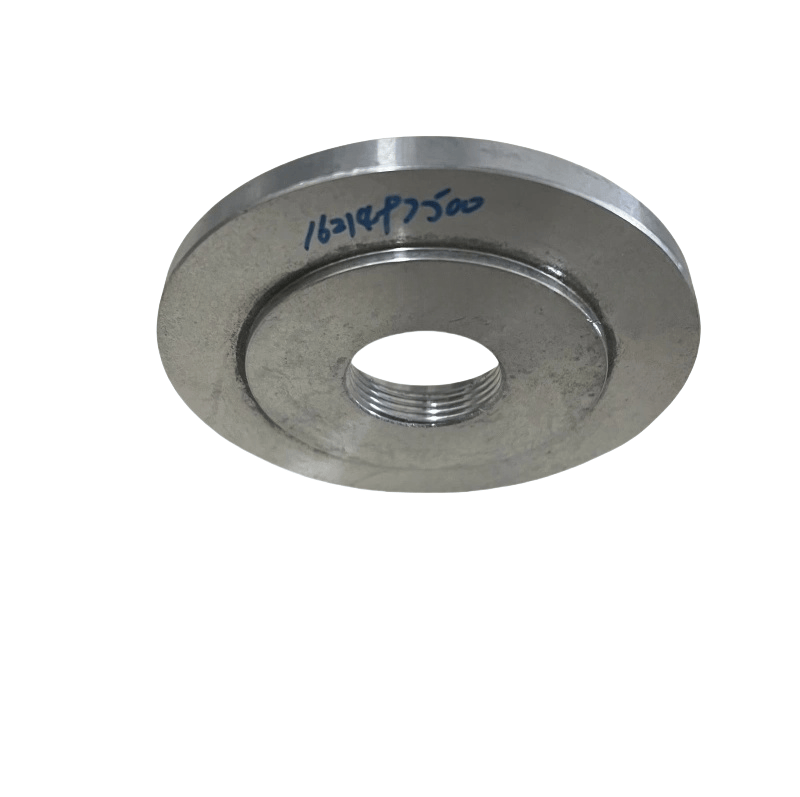

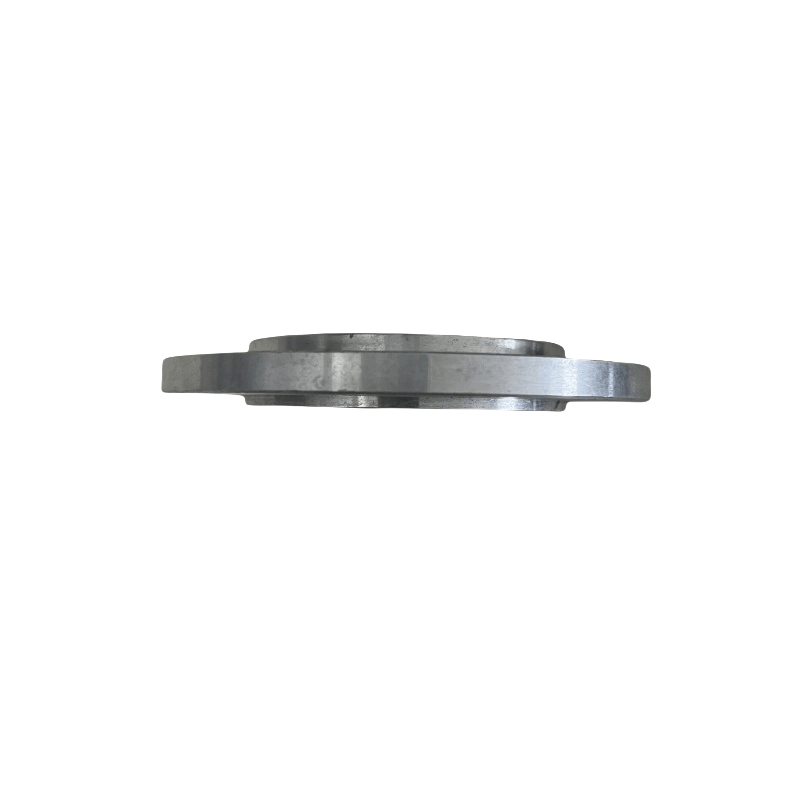

Atlas Copco Air Compressor Pressure Valve Cover Plate Huvudfunktioner
Tätning och trycklager: Det är tätat med ventilkroppen genom tätningselement (såsom packningar, O-ringar), och bildar ett stängt hålrum som kan motstå trycktrycket (vanligtvis i överensstämmelse med systemets arbetstryck, 0,7 ~ 1,6 MPa), vilket förhindrar gasläckage.
Skydda inre komponenter: Den täcker och skyddar de inre komponenterna i tryckventilen (såsom ventilkärnor, fjädrar, membran, etc.) för att förhindra damm, olja och andra föroreningar från att komma in och påverka ventilens känslighet.
Fixering och positionering: Den är fixerad på ventilkroppen med bultar för att säkerställa att de inre komponenterna (såsom fjädrar, ventilkärnor) är i rätt läge, vilket garanterar noggrannheten i tryckventilens drift.
Trycköverföringshjälp: Vissa täckplattor är utformade med tryckavkänningshål eller kanaler, som kan överföra systemtrycket till membranet eller kolven inuti ventilen, vilket hjälper till att förverkliga tryckregleringsfunktionerna.
Vanliga strukturer och funktioner
Strukturell sammansättning:
Huvudkropp: mestadels gjord av metallark (såsom gjutjärn, aluminiumlegering, kolstål) genom stämpling eller gjutning, med en viss tjocklek (vanligtvis 3 ~ 10 mm) för att säkerställa den tryckbärande kapaciteten.
Anslutningshål: Flera bulthål fördelas perifera för fixering med ventilkroppen; Centret kan ha ett observationshål (med ett transparent lock) eller ett tryckgränssnitt.
Tätningsspår: Den fogytan mellan täckplattan och ventilkroppen har vanligtvis ett ringformat tätningsspår för installation av packningar eller O-ringar.
Klassificering (med motsvarande tryckventiltyp):
Tryckbibehållning av ventilskyddsplattan: Installerat på trycket som underhåller ventilen vid utloppet av oljegasavskiljaren tål den inre trycket från separatorn för att säkerställa att systemet fastställer tillräckligt med tryck innan tryckluften kan matas ut.
Avlastande ventilskyddsplatta: Används för att styra belastningen/lossningen av luftkompressorn måste täckplattan samarbeta med ett membran eller kolv för att överföra trycksignaler och uppnå öppningen och stängningen av ventilen.
Säkerhetsventilskyddsplattan: Skyddar fjäder- och ventilkärnan inuti säkerhetsventilen för att säkerställa att säkerhetsventilen pålitligt kan hoppa och lindra trycket när övertryck inträffar.
Nyckelparametrar och material
Kärnparametrar:
Dimensioner: Ytterdiametern, diametern på bulthålets distributionscirkel och storleken på tätningsspåret måste matchas helt med ventilkroppen för att säkerställa installationsförseglingen.
Tryckbärande kapacitet: Den måste uppfylla arbetstrycket för motsvarande tryckventil (såsom säkerhetsventilskyddsplattan måste tåla mer än 1,1 ~ 1,2 gånger systemets nominella tryck).
Ytnoggrannhet: Den fogytans planhet och grovhet måste uppfylla standarderna (vanligtvis planheten ≤ 0,1 mm/m, grovhet RA ≤ 3,2 um), vilket undviker läckage på grund av dålig vidhäftning.
Vanliga material:
Gjutjärn (HT250): låg kostnad, god styvhet, lämplig för lågt tryck (≤1MPA), icke-frätande miljöer.
Aluminiumlegering (ADC12): Lätt vikt, korrosionsbeständig, ofta används i medelstora luftkompressors tryckventiler.
Kolstål (Q235 eller 45# stål): hög styrka, lämplig för högtryck (> 1MPa) tryckventiler, vissa behöver galvanisering eller målning för förebyggande av rost.
