Kärnfunktionerna och funktionerna i kontrollventilenheten för Atlas Copcos oljefria kompressorer
Envägs flödeskontroll: tillåter endast tryckluft att flyta från kompressoruttaget till lagringstanken eller nedströmssystemet, vilket förhindrar luft från att strömma tillbaka till kompressorenheten under avstängning och undvika skador på rotorn, cylindern och andra kärnkomponenter på grund av backflödet av smörjolja (om någon) eller kondensatvatten.
Oljefri kompatibilitet: Användning av matkvalitet eller tätningsmaterial för medicinsk kvalitet (såsom EPDM, PTFE) är det kompatibelt med oljefria kompressionsmiljöer, vilket undviker föroreningar av tryckluft på grund av åldrande av tätningskomponenterna.
Tryckanpassning: Beroende på modell är arbetstrycket vanligtvis 0-10bar (standardtyp) eller 0-40bar (högtryckstyp), vilket säkerställer tillförlitlig tätning inom det designade tryckområdet.

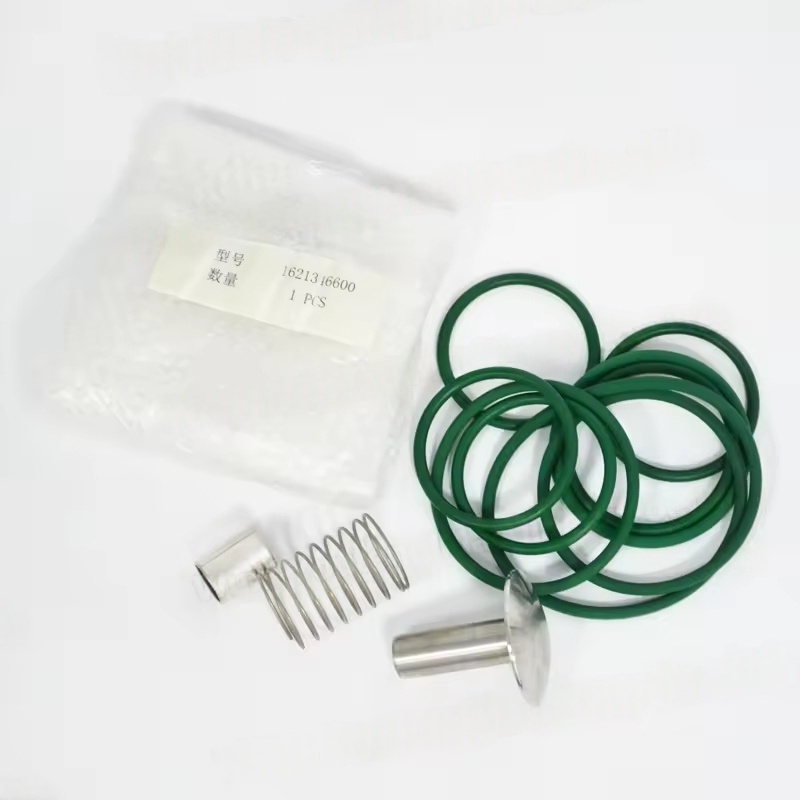

Typiska komponenter
Kontrollera ventilkroppen (vanligtvis gjord av aluminiumlegering eller rostfritt stål, korrosionsbeständig)
Ventilkärna (med vägledande struktur, säkerställa exakt drift)
Våren (ger stängningskraft, kontrollerande öppningstryck)
Tätningspackning / O-ring (speciellt oljefritt material, temperaturbeständigt-20 ~ 120 ℃)
Installationsfläns eller gängat gränssnitt (betecknat enligt modellen, vanligtvis g-thread eller fläns anslutning)
Tillämpliga modeller och ersättningsåtgärder
Modellmatchning:
Små oljefria maskiner (som GA 3-7 VSD+ oljefri) Använd vanligtvis kompakta kontrollventiler med gängade anslutningar
Stora oljefria skruvkompressorer (såsom ZR 160-315) är mestadels av flänsskontrollventilenheter med buffertdesign
Det är nödvändigt att fråga den ursprungliga utrustningstillverkarens artikelnummer baserat på maskinmodellen (t.ex. ZT15, ZD75, etc.) och serienummer för att undvika storlek eller tryckmatchningar
Fel påverkan:
Misslyckande med kontrollventilen kan orsaka: Snabbt nedgång i systemtrycket efter avstängning, överdriven belastning på kompressorn under start, risk för omvänd rotation av huvudenheten (särskilt för variabla frekvensmodeller), förorening av nedströmsluften, etc. Byte krävs i tid.
För specifik delinformation rekommenderas det att tillhandahålla den kompletta modellen för kompressorn (t.ex. ZR250 VSD FF) och produktionsåret för att fråga det exakta kontrollventilmonteringsnummer och installationshandbok genom
