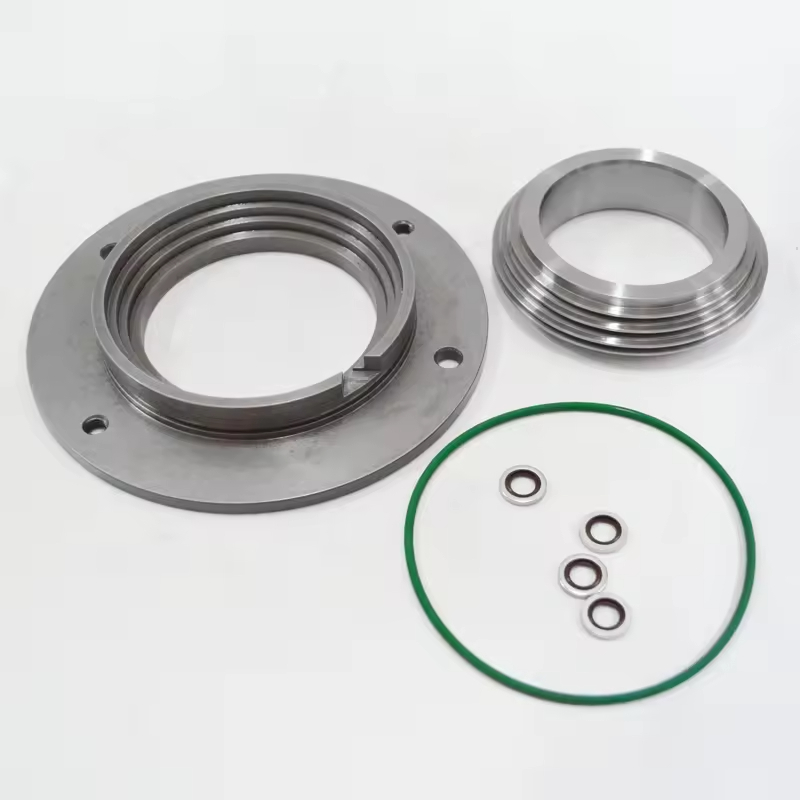

Kärnkomponenterna i transmissionsaxtätningssatsen för Atlas Copco Air Compressors
Beroende på modell inkluderar den vanligtvis:
Huvudoljetätning (inramad gummioljetätning eller polytetrafluoroetylenoljetätning, oljesistent, temperaturbeständig)
Dammtätning (förhindrar yttre föroreningar från att komma in)
Magnetbussning (vissa modeller är utrustade, vilket minskar direkt slitage mellan axeln och tätningen)
O-ring eller tätningspackning (extra tätning, lämplig för husets installationsyta)
Installationsverktyg (vissa originella satser innehåller speciella demonterings- och monteringsärmar)
Tillämpningsfunktioner och tekniska krav
Materialkompatibilitet:
Oljesmörjade modeller (såsom GA-serier): Oljetätningarna använder mestadels nitrilgummi (NBR) eller fluororubber (FKM), som kan motstå mineralolja och arbetstemperaturer på 100-120 ℃
Oljefria modeller (som ZR-serie): Använd EPDM- eller PTFE-material för livsmedelskvalitet för att undvika förorening av tryckluften
Stora enheter (som GA90 och högre) kan använda en kombinerad tätningsstruktur för att balansera högt tryck och hög rotationshastighetsscenarier
Prestandaparametrar:
Tillämplig axeldiameter: Beroende på överföringsaxelspecifikationen är det vanliga intervallet φ25-φ60mm
Arbetstryck: I allmänhet tål 0-16bar (standardmodeller) eller högre tryck (högtrycksmodeller)
Hastighetsanpassning: uppfyller de dynamiska tätningskraven under kompressorns nominella hastighet (i allmänhet 1500-3000 rpm)
Ersättnings- och underhållspunkter
Modellmatchning:
Det är nödvändigt att strikt välja luftkompressormodellen (såsom GA11, GA37, GX7, etc.) och transmissionsaxelspecifikationen. Tätningsdimensionerna i olika serier varierar mycket
Det rekommenderas att hänvisa till maskinens serienummer för att fråga det ursprungliga fabriksnumret för att säkerställa att läppstrukturen för oljetätningen och installationsdjupet matchar
Installationsåtgärder:
Innan du byts ut, töm smörjoljan, rengör axelytan och installationssätet, ta bort slitmärken eller burrs
När du installerar, använd specialverktyg för att trycka in, undvik deformation av oljetätningsläppen (förbjuder strikt knackning)
Läppen måste beläggas med en liten mängd ren smörjolja (oljemodeller) eller speciellt smörjfett (oljefria modeller)
