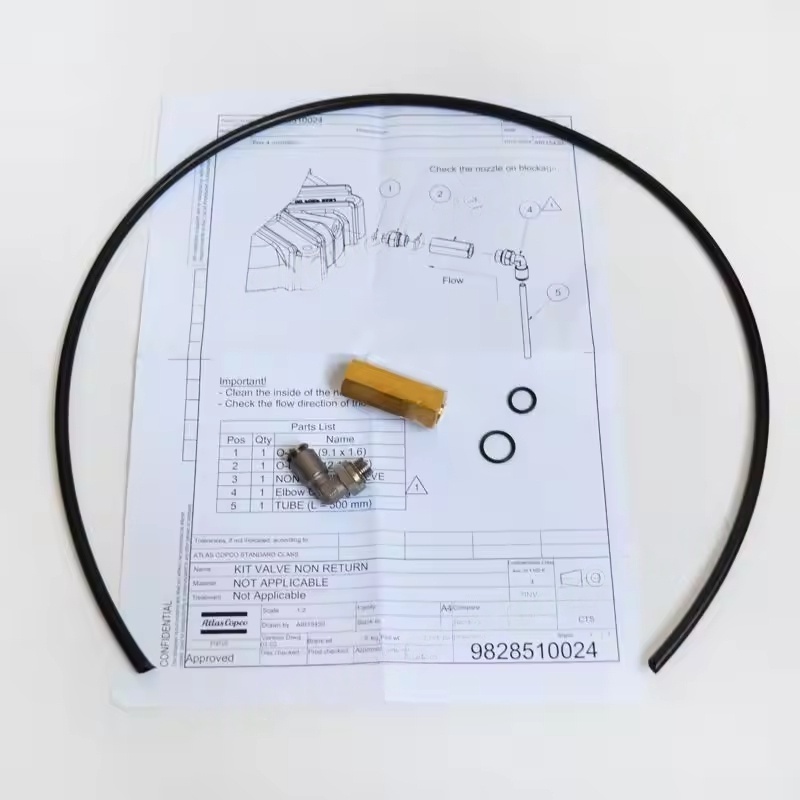

2901200611 Atlas Copco non returventilpaket för oljeinjicerad skruvkompressor

1. Ventilkroppen på luftkompressorns icke-avkastningsventil

Funktion: Som det yttre skalet på hela enheten rymmer det de inre kärnkomponenterna och förbinder rörledarna.

Material: Valt baserat på arbetstrycket och medelstora egenskaper, vanliga material inkluderar gjutjärn (lämpliga för lågtrycksförhållanden), gjutstål (medelhögt tryck) och rostfritt stål (för frätande miljöer som livsmedels- och läkemedelsindustrin).

Struktur: Vanligtvis i en rak eller höger vinkeltyp har den vätskekanaler inuti för att säkerställa smidig luftflödespassage.

2. Ventilkärnan (ventilskivan) på luftkompressorns icke-avkastningsventil

Funktion: Kontrollerar luftflödets riktning, vilket tillåter endast envägsflöde (från luftkompressoruttaget till lagringstanken eller nedströms rörledningar) och förhindrar omvänd flöde.

Vanliga typer:

Lyfttyp Ventilkärnan: Rör upp och ner längs ventilens kroppsaxel, har god tätningsprestanda, lämplig för rörledningar med små diameter.

Ventilkärna i svängtyp: Öppnar genom att rotera runt gångjärnsaxeln, har låg motstånd, lämplig för scenarier med hög flöde, stor diameter.

Ventilkärnan i kulstyp: Tätningar genom bollens självvikt eller fjäderkraft har en enkel struktur och snabbt svar.

Material: mestadels gjord av slitstödande metaller (såsom mässing, duktil järn), vissa scenarier med hög precision använder tekniska plast (såsom polytetrafluoroetylen) för att förbättra tätningsprestanda.

3. Tätningskomponenter i luftkompressorns icke-avkastningsventil

Funktion: Säkerställer lufttätheten när ventilkärnan är i kontakt med ventilsätet, vilket förhindrar läckage.

Vanliga material:

Nitrilbutadiengummi (NBR): Bra oljemotstånd, lämplig för vanliga luftkompressorsystem.

Fluororubber (FKM): resistent mot höga temperaturer och kemisk korrosion, lämplig för högtemperatur eller speciella medelmiljöer.

Metalltätningsyta: uppnår tätning genom de precisionsbearbetade metallkontaktytorna, lämpliga för högt tryck, högtemperaturförhållanden.

4. Fjädrar av luftkompressorns icke-avkastningsventil

Funktion: Ge reboundkraft för att göra ventilkärnan tätt fast vid ventilsätet när det inte finns något framåt luftflöde, vilket uppnår tätning.

Egenskaper: Vårens elasticitet måste matcha systemets arbetstryck - för mycket elasticitet kommer att öka luftflödesmotståndet, för lite kan leda till dålig tätning.

Material: Vanligtvis tillverkat av rostfritt stål för att förhindra rost och misslyckande i fuktiga eller oljiga miljöer.

5. Ventilsätet för luftkompressorns icke-avkastningsventil

Funktion: bildar ett tätningspar med ventilkärnan, är den viktigaste kontaktytan för att förhindra omvänd luftflöde.

Funktioner: Ytan måste bearbetas exakt (såsom polering) för att säkerställa passningen med ventilkärnan, vissa ventilsäten kan bytas ut för enkelt underhåll.

6. Anslutningsgränssnitt för luftkompressorns icke-avkastningsventil

Funktion: Ansluter luftkompressoravgasporten med nedströms rörledningar (t.ex. lagringstankar, torktumlare etc.).

Vanliga former:

Trådade gränssnitt (intern tråd / extern tråd): såsom G -tråd, NPT -tråd, lämplig för små diametrar (≤DN50).

Flänsgränssnitt: Lämpliga för rörledningar med stor diameter, tillhandahåller fast anslutning och stark tätning.

Svetsgränssnitt: Lämplig för högtrycksscenarier med hög vibration, vilket kräver professionell svetsinstallation.

Kärnfunktioner för luftkompressorns icke-avkastningsventil

Förhindra backflödet: Förhindrar tryckluften i lagringstanken från att strömma tillbaka till luftkompressorns huvudenhet när den stoppas, och undviker omvänd rotation av huvudenheten eller smörjolja som skjuts in i cylindern.

Skydda systemet: förhindrar kondensatvatten eller föroreningar från nedströmsutrustningen (såsom torktumlare, filter) från att strömma tillbaka till luftkompressorn, vilket minskar risken för fel.

Håll systemtrycket: säkerställer stabiliteten i trycket i lagringstanken efter avstängning och undviker ofta start av luftkompressorn.
