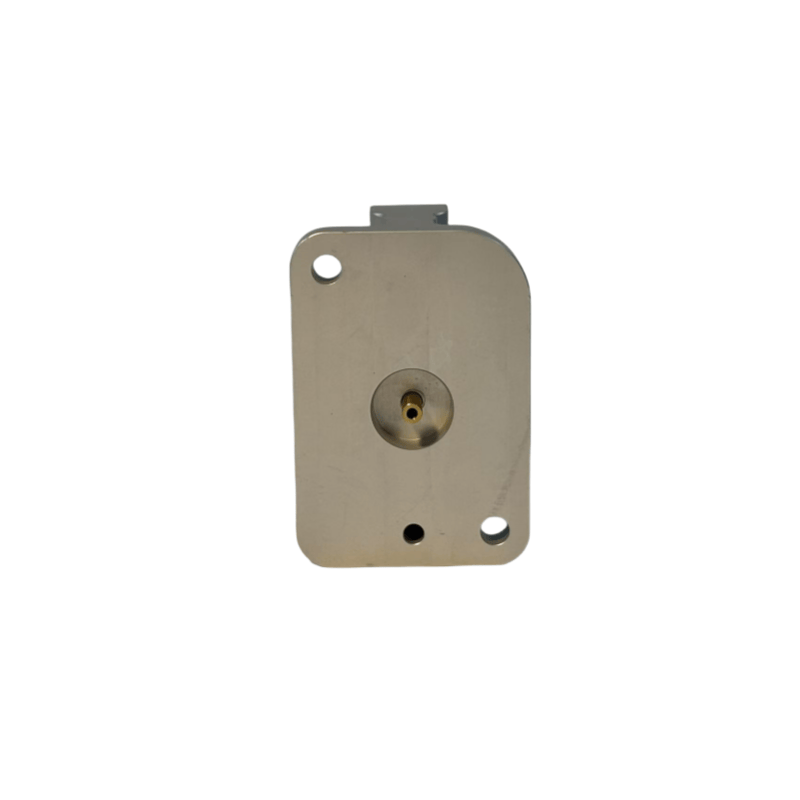

Atlas Copco Air Compressor Cover Valve del 1614822200

Huvudfunktion

Intag och avgasskontroll:

I luftkompressorer av kolvtyp integrerar lockventilen vanligtvis insugningsventilen och avgasventilen. Genom öppningen och stängningen av ventilerna, i koordination med kolvrörelsen, åstadkommer den gasintaget (när inandning, insugningsventilen öppnas och avgasventilen stängs) och komprimering och urladdning (när urladdning, avgasventilen öppnas och insugningsventilen stängs), som är kärnkomponenten för att uppnå gaskomprimeringen.

Trycktätning:

Tätningsytorna på ventilen och cylinderhöljet förseglas med packningar eller exakta passningar för att förhindra läckage av komprimerad gas och säkerställa tryckeffektiviteten i cylindern, vilket undviker minskningen av komprimeringskapaciteten på grund av läckage.

Överbelastningsskydd:

Vissa täckventiler är utformade med tryckskyddsstrukturer. När trycket inuti cylindern är onormalt högt öppnar ventilen automatiskt för att frigöra trycket, vilket förhindrar cylinderkroppen, kolven och andra komponenter från att skadas på grund av övertryck.

Luftflödesvägledning:

Ventilens flödesväg kan optimera gasflödesvägen, minska luftmotståndet och förbättra luftkompressorns insugningseffektivitet och avgaser.

Gemensamma strukturer och typer

Efter strukturell form:

Vårplattventil: Sammansatt av tunna metallfjäderplattor (eller plastplattor), ventilsäten och begränsare uppnår den öppning och stängning genom deformation av fjäderplattan på grund av gasens tryckskillnad. Strukturen är enkel och har ett snabbt svar, allmänt används i små kolv-typ av luftkompressorer.

Kulventil / fjärilsventil: Styrs av rotationen av bollen eller fjärilsplattan för att styra på-av, med god tätningsprestanda, lämplig för medel- och högtrycksluftkompressorer, men strukturen är relativt komplex.

Membranventil: Använd deformation av det elastiska membranet för att kontrollera öppningen och stängningen av ventilen, lämplig för lågt tryck och små flödescenarier, med stark korrosionsbeständighet.

Efter installationsposition:

Integrerad ventil på cylinderändhöljet (vanligtvis används i små luftkompressorer);

Ventilkomponenter installerade oberoende på utsidan av cylinderhöljet (vanligtvis används i stora luftkompressorer, underlättar underhåll och ersättning). Material:

Ventilplatta / ventilkärna: mestadels tillverkad av höghållfast legeringar (såsom fjäderstål) eller slitstödplast (såsom POM), och måste ha trötthetsmotstånd och slagmotstånd;

Ventilsäte / ventilkropp: gjutjärn, aluminiumlegering eller rostfritt stål, beroende på medium (luft eller gas som innehåller en liten mängd föroreningar) och miljön, välj ett korrosionsbeständigt material.

Tätningsprestanda: Måste säkerställa inget läckage under det nominella trycket. Vanligtvis uppnås genom tätningsytans noggrannhet (såsom spegelbearbetning) eller användning av tätningspackningar (nitrilgummi, metallbelagda packningar).

Vanliga fel och underhåll

Felmanifestationer:

Luftläckage: leder till en minskning av luftkompressorns avgasvolym, oförmåga att nå det erforderliga trycket och onormalt driftsljud;

Ventilstoppning: orsakad av föroreningar, oljefläckar ackumulering eller deformation av ventilplattan, vilket resulterar i att ventilen inte kan öppna eller stänga normalt, vilket möjligen orsakar onormalt cylindertryck;

Ventilplattfraktur: orsakad av långvarig högfrekventa vibration eller materiell trötthet, vilket allvarligt kommer att påverka kompressionscykeln och till och med skada cylinderkroppen.
