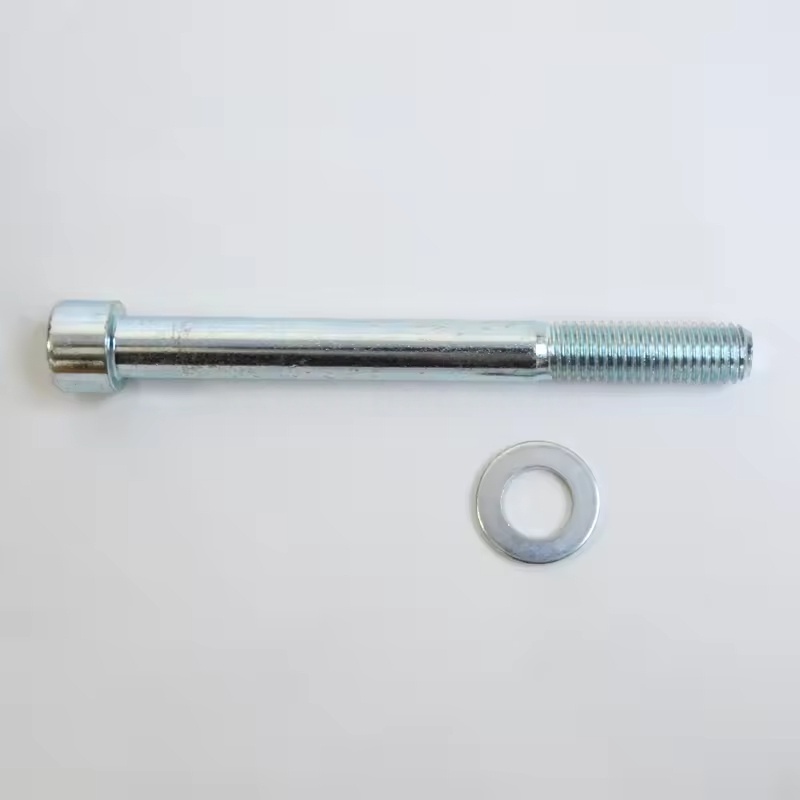

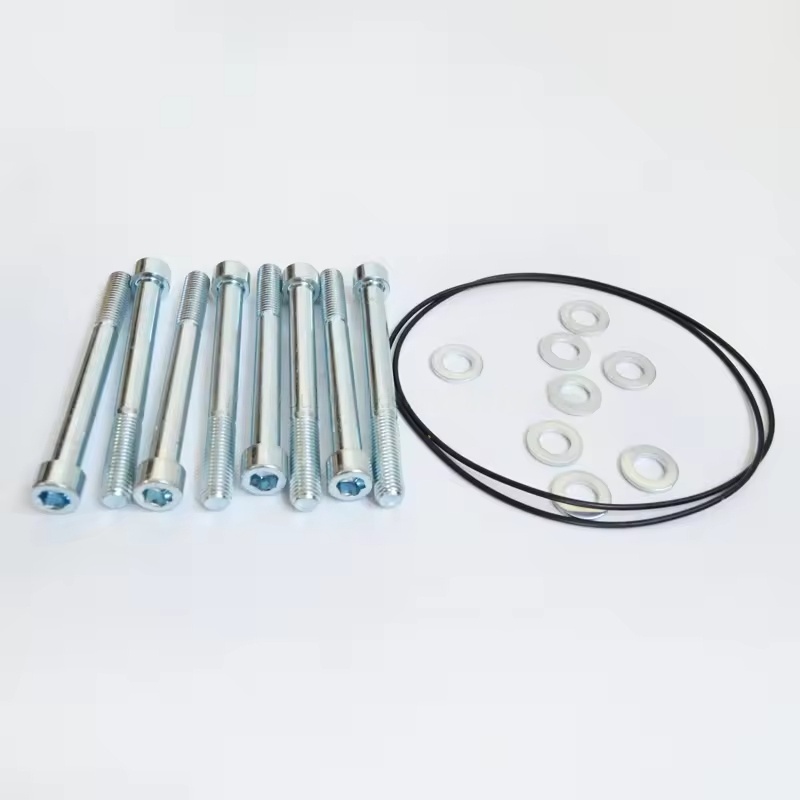

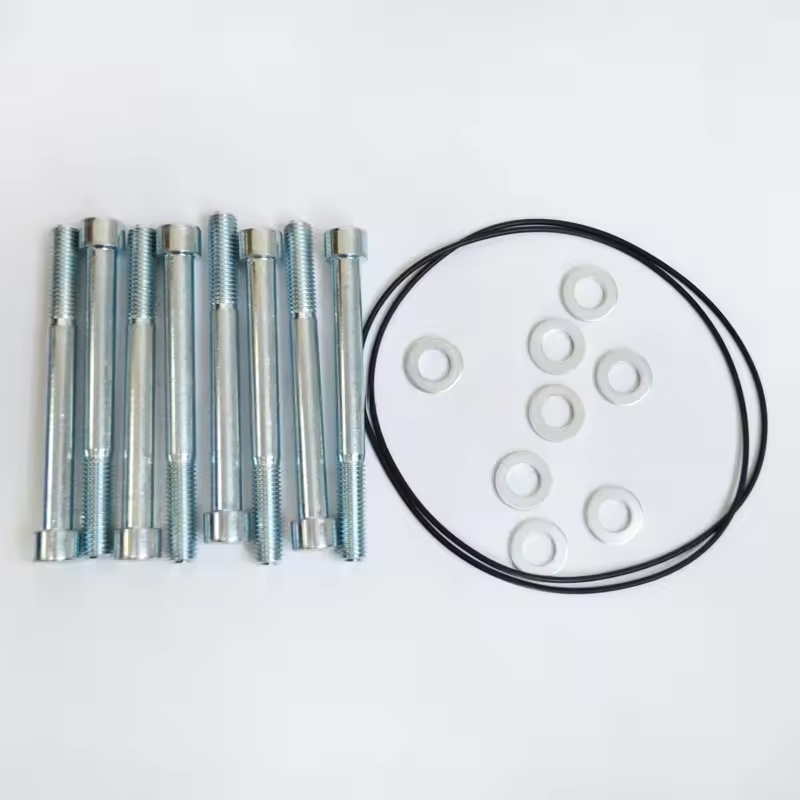

Original Atlas COPCO1837003986 Torkarpaket för luftkompressor

Huvudkomponenterna i Atlas Copco -adsorptionstork (som DD/CD -serien) är:

Dual adsorptionstorn

Kärnkomponenterna är vanligtvis två parallella tryckresistenta torn, fyllda med högpresterande adsorbenter (såsom molekylsiktar, aktiverad aluminiumoxid), alternerande mellan adsorption (torkning av tryckluft) och regenerering (avlägsnande av fukt), säkerställer kontinuerlig lufttillförsel.

Kontrollventilgrupp

Inkluderar magnetventiler, pneumatiska ventiler, etc., som är samarbete med kontrollsystemet för att exakt kontrollera växlingen av adsorptionstorn, förnyelse avgaser, tryckökning etc., vilket säkerställer att torktumlaren fungerar i en sluten slinga.

Regenereringssystem

Atlas Copco -värmare (för vissa modeller): Används för värmeelementet i "het regenerering", vilket ger värme för regenereringen av adsorbenterna (såsom elektriska värmare), vilket förbättrar regenereringseffektiviteten.

Gasspjällventil / flödesmätare: kontrollerar flödet och trycket för regenereringsgas, vilket säkerställer regenereringseffekten samtidigt som luftkomprimeringsförlusten minskar.

Avgaser ljuddämpare

Installerat vid regenereringsavgasporten minskar det avgasbrus och uppfyller miljöskyddskraven.

Filtrera

Pre-filter (ta bort olja, damm) och efter filter (ta bort damm från adsorbenten), skydda adsorbenten och förbättra kvaliteten på utloppsluften. Kontrollsystem

Det inkluderar PLC -styrenheter, pekskärmar (för vissa modeller), sensorer (tryck, temperatur) etc. för att uppnå automatisk drift, statusövervakning och fellarm.

Dräneringsanordning

Det släpper ut det kondensatvatten som genererades under regenereringsprocessen för adsorptionstornet.

Ii. Komponenter i kyltorkaren (som FD Series)

Förkylare / förångare

Vanligtvis en effektiv plattvärmeväxlare. Förkylaren används för att återvinna den kalla luftvärmen och minska inloppstemperaturen; Förångaren kyler direkt tryckluften genom köldmediet och får vattenånga att kondenseras.

Kylkompressor

Kärnan i kylsystemet, med hjälp av en effektiv kompressor (såsom virveltyp), för att ge kontinuerlig kylkapacitet.

Kondensor

Den är antingen luftkyld eller vattenkyld, omvandlar kylmediet från gasformigt till flytande tillstånd och släpper värme.

Expansionsventil / kapillärrör

Kontrollerar kylmedelsflödet och tryckreduktionen, vilket säkerställer effektiv indunstning och värmeabsorption av köldmediet i förångaren.

Luftvattenavskiljare

Separerar det flytande vatten som genereras efter tryckluften, vanligtvis med hjälp av centrifugal- eller baffelkonstruktion.

Automatisk dräneringsenhet

Det släpper ut det kondensatvatten som samlats in av separatorn, mestadels elektronisk eller float -typ, vilket säkerställer grundlig dränering och inget läckage av tryckluft.

Filtrera

Pre-filter (olje- och dammborttagning) skyddar torktumlaren, och vissa modeller innehåller en efterfilter för ytterligare luftrening. Kontrollsystem

Det inkluderar temperaturkontroller, tryckomkopplare, indikatorljus etc. för att övervaka kylsystemets temperatur och tryck och uppnå automatisk startstopp och felskydd.

Iii. Allmänna hjälpkomponenter

Tryckmätare / termometer: Visar inlopps- och utloppstrycket och temperaturen i realtid, underlättande av driftsövervakning.

Säkerhetsventil: automatiskt frigör trycket när systemtrycket överstiger gränsen och säkerställer utrustningens säkerhet.

Bas / ram: Integrerar alla komponenter för enkel installation och underhåll.
