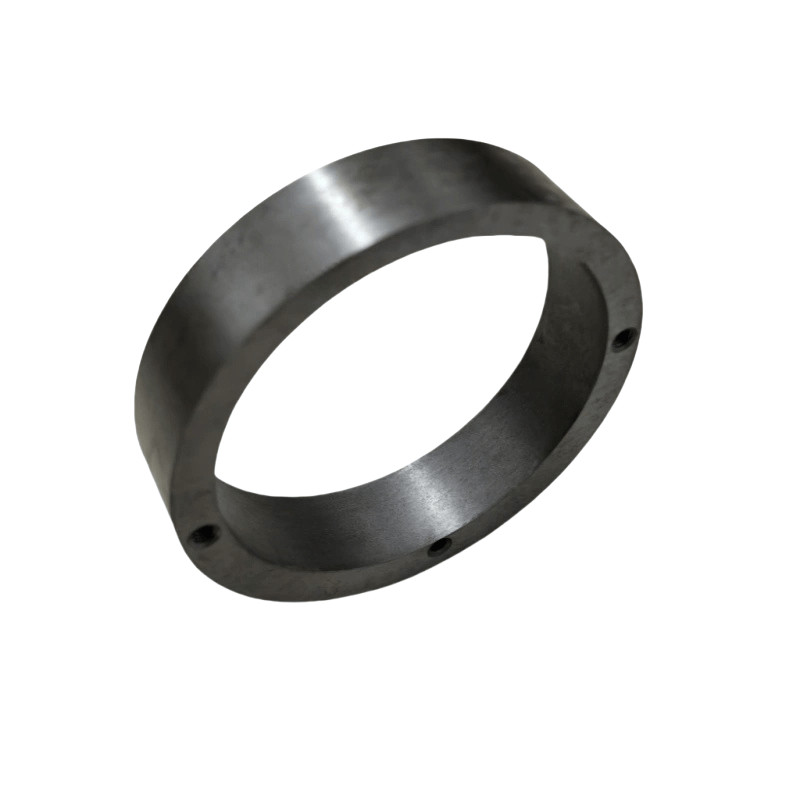

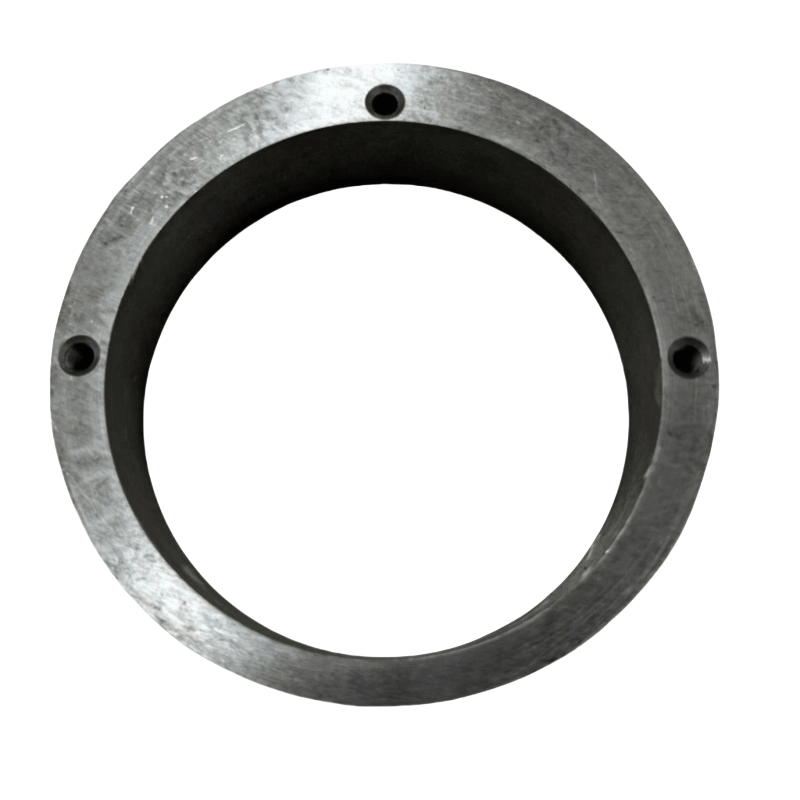

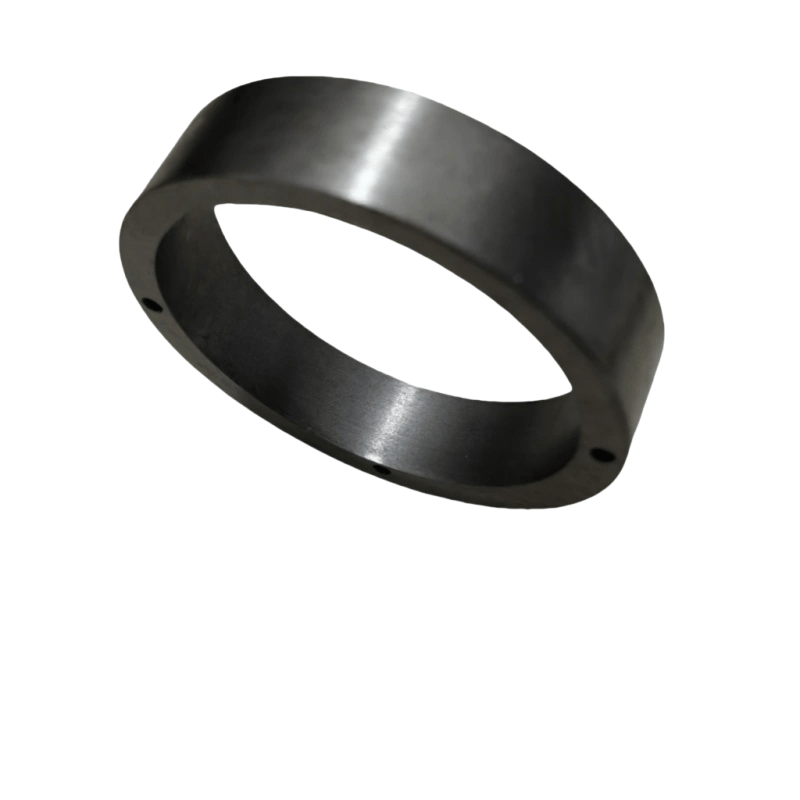

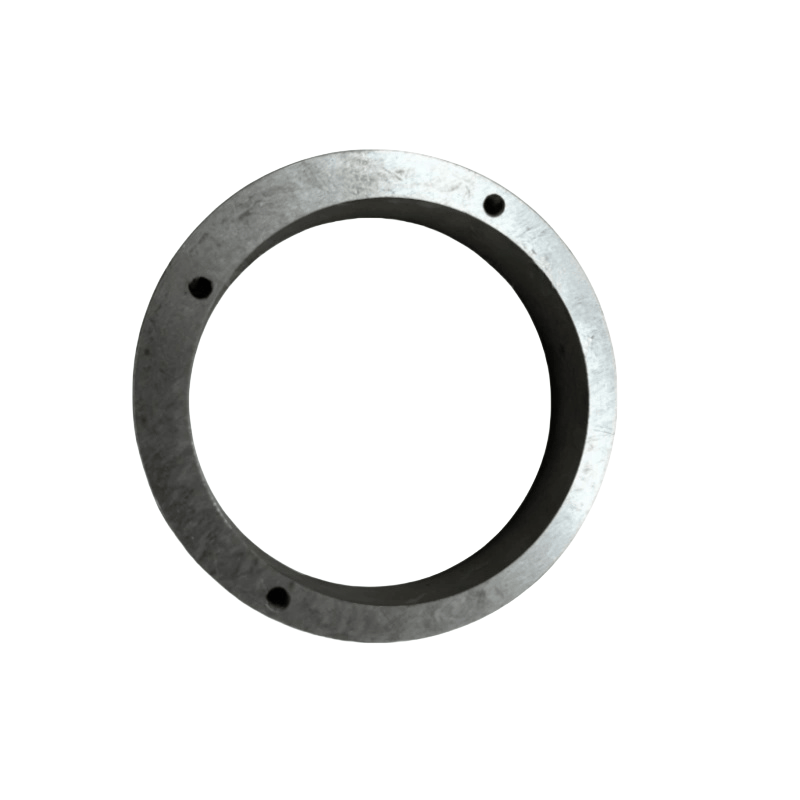

Atlas Copco Air Compressor Parts 1621578300 excentrisk ring

Atlas Copcos excentriska ring huvudfunktioner

Speciella tätningsdelar: I de icke-cirkulära ledytorna på luftkompressorn (såsom de icke-cirkulära anslutningspunkterna mellan cylinderkroppen och slutskyddet, och anslutningspunkterna för oregelbundna hålrum), fyller de speciella formen ringarna mellanrummen och uppnår tätning genom att exakt matcha kontaktytorna, förhindra gas eller oljeläckage.

Exakt positionering och gräns: I de speciella installationspositionerna för komponenter som rotorer, lager och kolvar kan de specialformade ringarna begränsa den axiella eller radiella förskjutningen av komponenterna, säkerställa deras rörelse inom det utformade intervallet och undvika störningar med andra delar.

Buffring och stötdämpning: Vissa elastiska material specialformade ringar (såsom gummi eller kompositmaterial) kan absorbera vibrationer och chock under komponentdrift, minska brus och slitage och skydda precisionspardelarna.

Vägledande och stödjande: I de icke-standardiska banorna i återgående rörelsekomponenter som kolvar och reglage kan de specialformade ringarna tillhandahålla stabila vägledande funktioner, vilket säkerställer rörelsens noggrannhet och jämnhet.

Vanliga typer och applikationsscenarier

Tätning av specialformade ringar

Struktur: Tvärsnittet är mestadels trapezoidal, kilformade eller oregelbundna former med läppar, och materialen är vanligtvis oljeresistenta gummi, polytetrafluoroetylen (PTFE) eller metallbelagda kompositmaterial.

Applicering: Specialformade tätningsspår på ändskyddet på skruvluftkompressorn, icke-cirkulära ledytor mellan cylinderskyddet och cylinderkroppen på kolvtypens luftkompressor, specialgränssnitt för oljeseparatorn, etc.

Funktioner: Formen matchas helt med tätningsspåret, uppnå tätning genom kompressionsdeformation, lämplig för icke-standardtätningsytor.

Positionering av specialformade ringar

Struktur: mestadels tillverkad av metall (såsom kolstål, rostfritt stål), kan tvärsnittet vara L-format, T-format eller steg med exakta dimensionella toleranser.

Tillämpning: Axiell positionering av dubbelskruvrotorn, gapjustering av lagerstolen och höljet, komponentseparation i vevhuset etc.

Funktioner: God styvhet, högdimensionell noggrannhet (tolerans vanligtvis ≤ ± 0,02 mm), vilket säkerställer komponenternas relativa positionsnoggrannhet.

Buffrande specialformade ringar

Struktur: Tillverkad av elastiska material (såsom nitrilgummi, polyuretan), kan tvärsnittet vara ihåligt eller ha spår, med en viss kompressionskapacitet.

Användning: Buffringsområden mellan ventilplattor och ventilsäten, mellan kolv- och cylinderskyddet, anslutningspunkter för vibrationsbenägna komponenter.

Funktioner: Kan absorbera påverkan energi, minska hård kontakt mellan metalldelar och lägre brus och slitage.

Vägledande specialformade ringar

Struktur: Tillverkad av slitstödande material (såsom kopparlegering, grafitinfiltrerat gjutjärn), det inre hålet eller den yttre cirkeln är av icke-standardformer (såsom elliptiska, ringformade med nyckelplatser).

Tillämpning: Återutveckling av rörelse med specialformade kolvar, stöddelar av excentriska axlar, etc.

Funktioner: Låg friktionskoefficient, bra slitmotstånd, säkerställer jämnheten i icke-standardiska rörelsebanor.

Nyckelparametrar och material

Kärnparametrar:

Formdimensioner: Måste helt matchas med hålrummet eller spåret i installationspositionen, inklusive dimensionerna på det specialformade tvärsnittet (såsom längd, bredd, vinkel, etc.).

Toleransnoggrannhet: Särskilt den dimensionella toleransen och formpositiontoleransen för parningsytorna (såsom parallellitet, vinkelrätt), som direkt påverkar tätnings- eller positionseffekten.

Arbetsprestanda: Välj lämpligt material baserat på kraven i arbetsförhållandena (t.ex. -20 ℃ ~ 150 ℃ Vanligt, tryckmotstånd 0,7 ~ 2MPa, slitmotstånd, etc.).

Vanliga material:

Metallmaterial: Kolstål (för positionering), rostfritt stål (för korrosionsbeständighet), kopparlegering (för slitbeständig vägledning), lämplig för högstyrka och högprecisionsscenarier.

Icke-metallmaterial: oljebeständigt gummi (för tätning, buffring), polytetrafluoroetylen (för lågfriktionsförslutning), kompositmaterial (såsom metall + gummikomposit, kombination av styvhet och elasticitet).

Installationspunkter

Installationsåtgärder:

Installationspositionen för den specialformade ringen är unik, och den måste placeras strikt enligt monteringsteckningen för att undvika installationsfel eller felinställning (vissa specialformade ringar har riktning).

Innan installationen, rengör Burrs och föroreningar på parningsytorna. För elastiska specialformade ringar, undvik att använda skarpa verktyg för att greppa och orsaka repor eller tårar. För specialformade metaller bör uppmärksamhet ägnas åt avståndet mellan dem. Om de är för snäva kan det orsaka monteringssvårigheter eller komponentstoppning; Om de är för lösa kommer det att påverka positioneringsnoggrannheten.
