1320604630 Atlas Copco

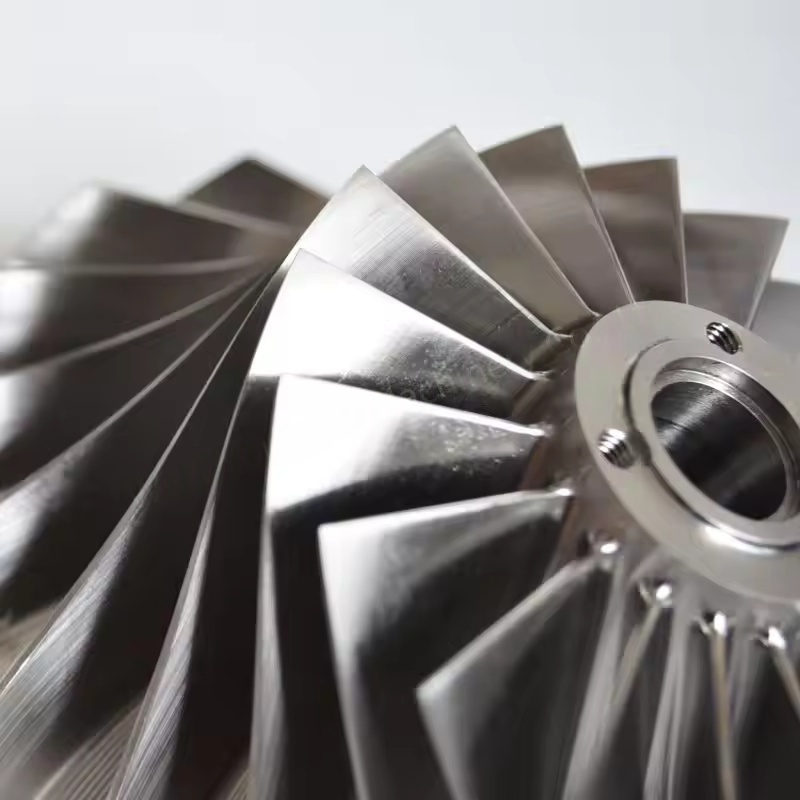

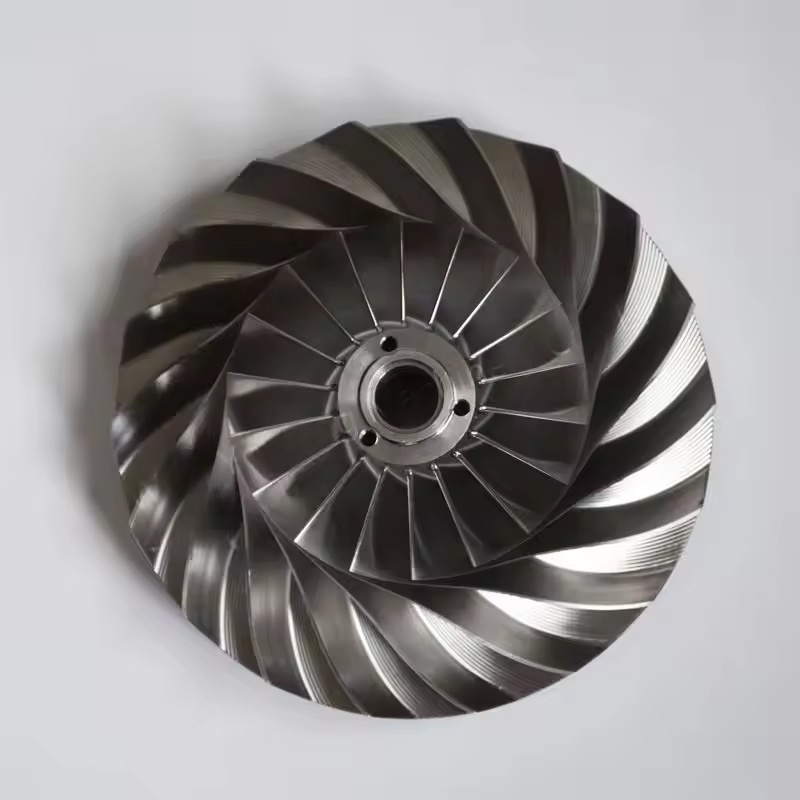

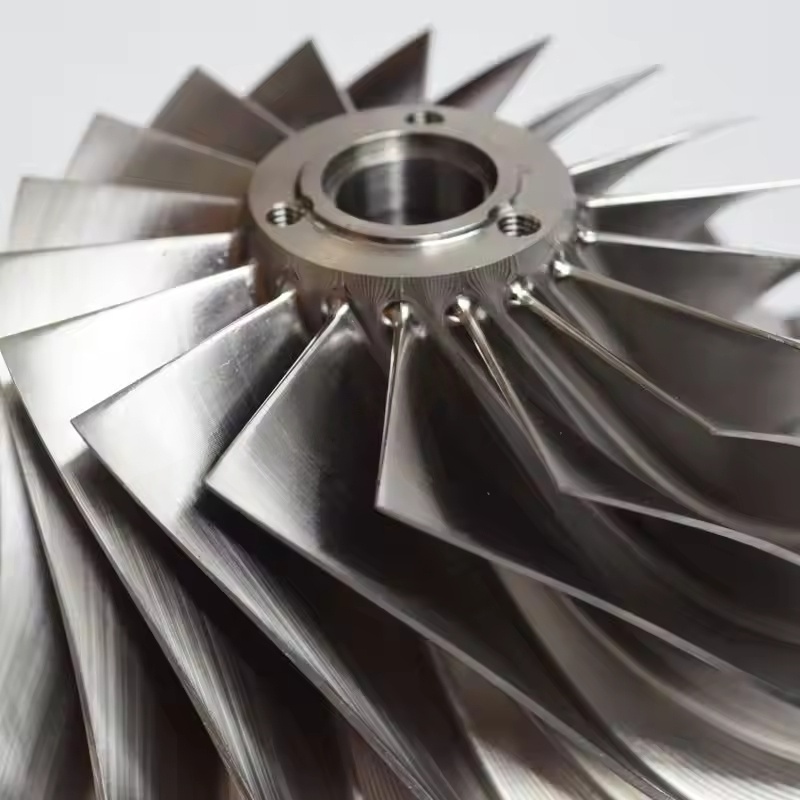

Fläkthjul av snäckhjulstyp i Atlas Copcos centrifugalluftkompressorer. 1. Kärnfunktion

Pumphjulet roterar med hög hastighet (vanligtvis tusentals till tiotusentals varv per minut), och använder centrifugalkraft för att accelerera och komprimera luften som kommer in i pumphjulet, och omvandlar mekanisk energi till gasens kinetiska energi och tryckenergi, vilket är nyckeln för att uppnå luftkompression. I flerstegskompressionsstrukturen för centrifugalluftkompressorer måste pumphjulet kombineras med diffusorer, böjar och andra komponenter för att gradvis öka gastrycket till målvärdet.

2. Höga aluminium impelleregenskaper

Materialfördelar: Tillverkad av höghållfast aluminium (såsom aluminium av flyg- och rymdkvalitet), den har egenskaperna med låg densitet och låg vikt, vilket avsevärt kan minska tröghetskraften och axelbelastningen under pumphjulets rotation, minska energiförlusten och är lämplig för medelhögt och lågt tryck, medelhastighets arbetsförhållanden.

Bearbetningsprestanda: Aluminium är lätt att bearbeta till form och kan realisera komplexa bladytor (som bakåtböjda blad), optimera luftflödeskanalen, minska flödesförluster och förbättra kompressionseffektiviteten.

Användningsscenarier: Används ofta i medel- och lågeffekts centrifugalluftkompressorer, eller i scenarier där det finns högre krav på utrustningens lättvikt och energiförbrukningskontroll.

3. Metallhjulsegenskaper

Materialval: Använd mestadels höghållfast legerat stål (som krom-molybdenstål, nickelbaserade legeringar) eller titanlegeringar, med utmärkt motståndskraft mot hög temperatur och högt tryck, mekanisk hållfasthet och utmattningsbeständighet som är mycket högre än aluminium, som kan motstå högre rotationspåkänningar.

Anpassningsförmåga till arbetsförhållanden: Lämplig för stora centrifugalluftkompressorer med hög rotationshastighet och högt kompressionsförhållande, eller industriella miljöer med högre medeltemperatur och spårföroreningar (som i kemi- och kraftindustrin), som kan motstå hårda mekaniska och termiska belastningar under lång tid.

Stabilitet: Metallmaterialet har bättre styvhet, starkare vibrationsdämpande förmåga under höghastighetsrotation, vilket hjälper till att minska bullret från enheten och förlänga livslängden för relaterade komponenter som lager.

4. Design och tillverkningsfunktioner

Aerodynamisk optimering: Formen på impellerbladen (såsom lutning framåt, bakåtböjning, radiell), inlopps- och utloppsvinklar, hjuldiameter, etc. är alla optimerade genom simulering av fluiddynamik (CFD) för att säkerställa jämnt luftflöde, minska virvel- och stötförluster och förbättra isoleringseffektiviteten.

Precisionsbearbetning: Använd femaxlig länkbearbetning, övergripande smide, etc., för att säkerställa storleksnoggrannheten och dynamisk balansprestanda för pumphjulet, undvika vibrationer som överskrider standarder på grund av ojämn massfördelning och säkerställa säker drift.

Korrosionsbehandling: Vissa metalliska impellerytor kommer att genomgå förkromning, keramisk sprutning, etc., för att förbättra korrosionsbeständigheten och slitstyrkan, lämplig för tryckluftsmiljöer med högre fukthalt eller lätt korrosivitet.
